Паяные теплообменники ТТ для ГВС

Подогрев воды в структуре ГВС можно осуществить с помощью специального пластинчатого теплообменника. Паяные теплообменные приборы ТТ за счёт своего эффективного механизма отлично справляются с такой задачей. Они мгновенно подогревают воду в отличии от, например, бойлеров. На выходе из теплообменника мы получаем воду 60С, которая отвечает всем санитарным требованиям.

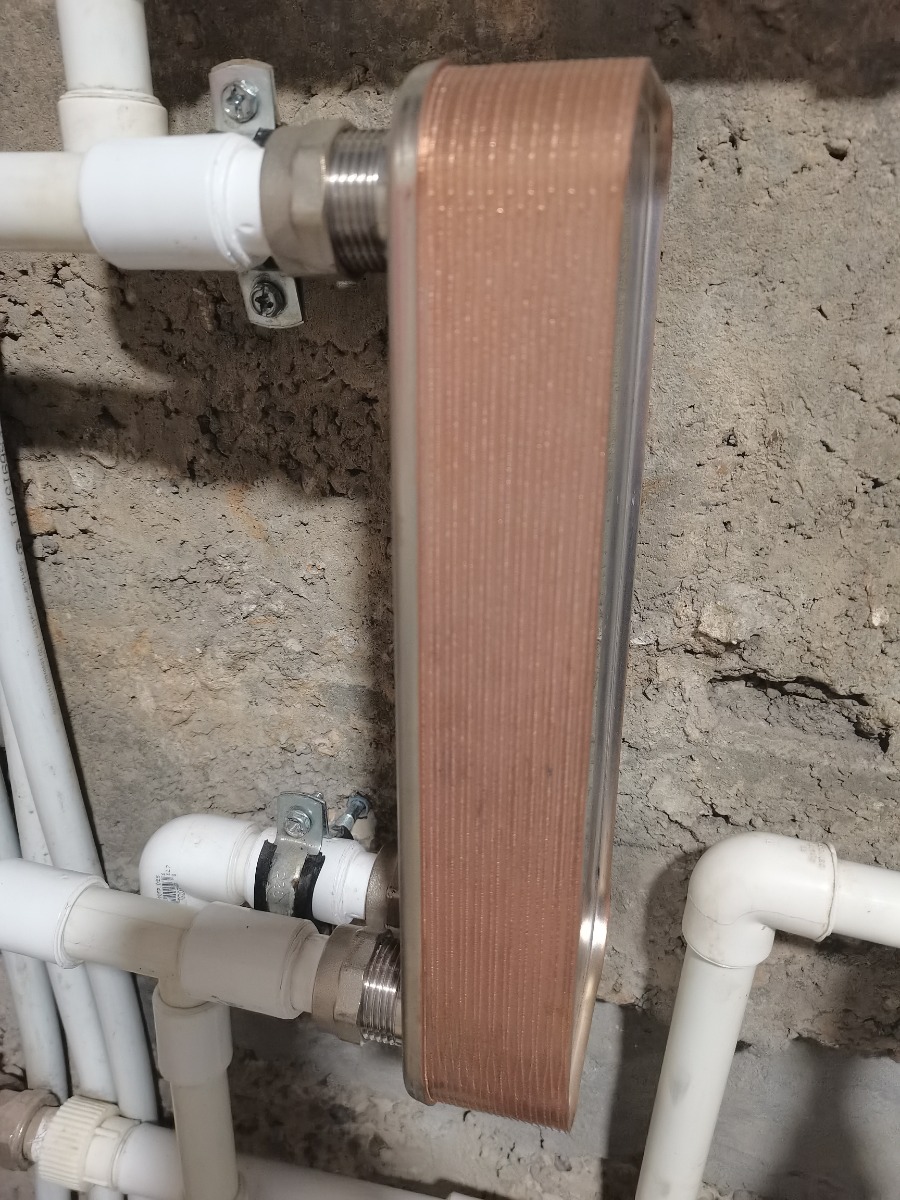

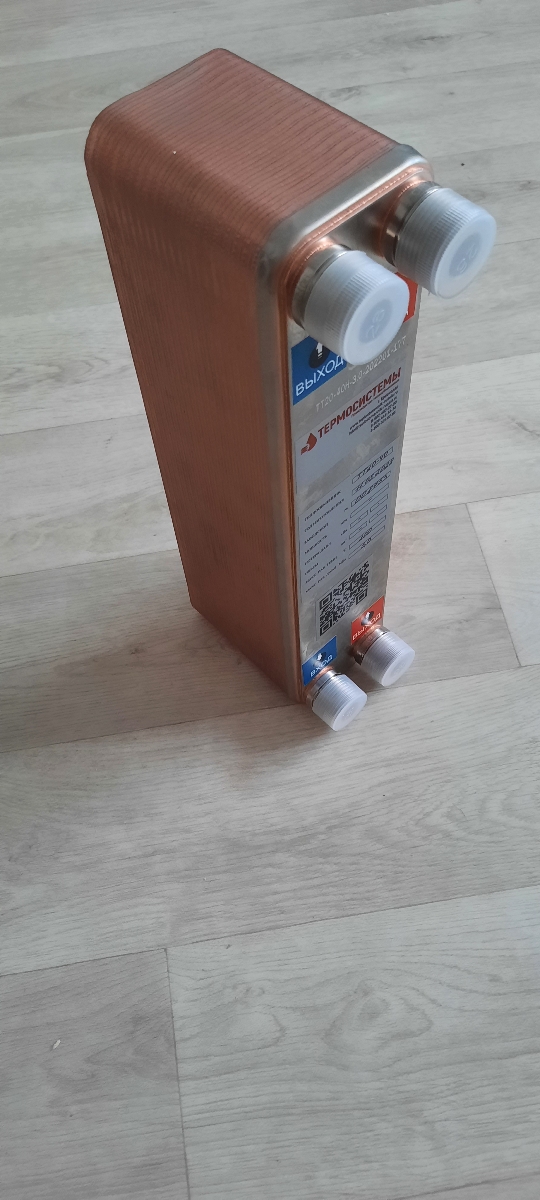

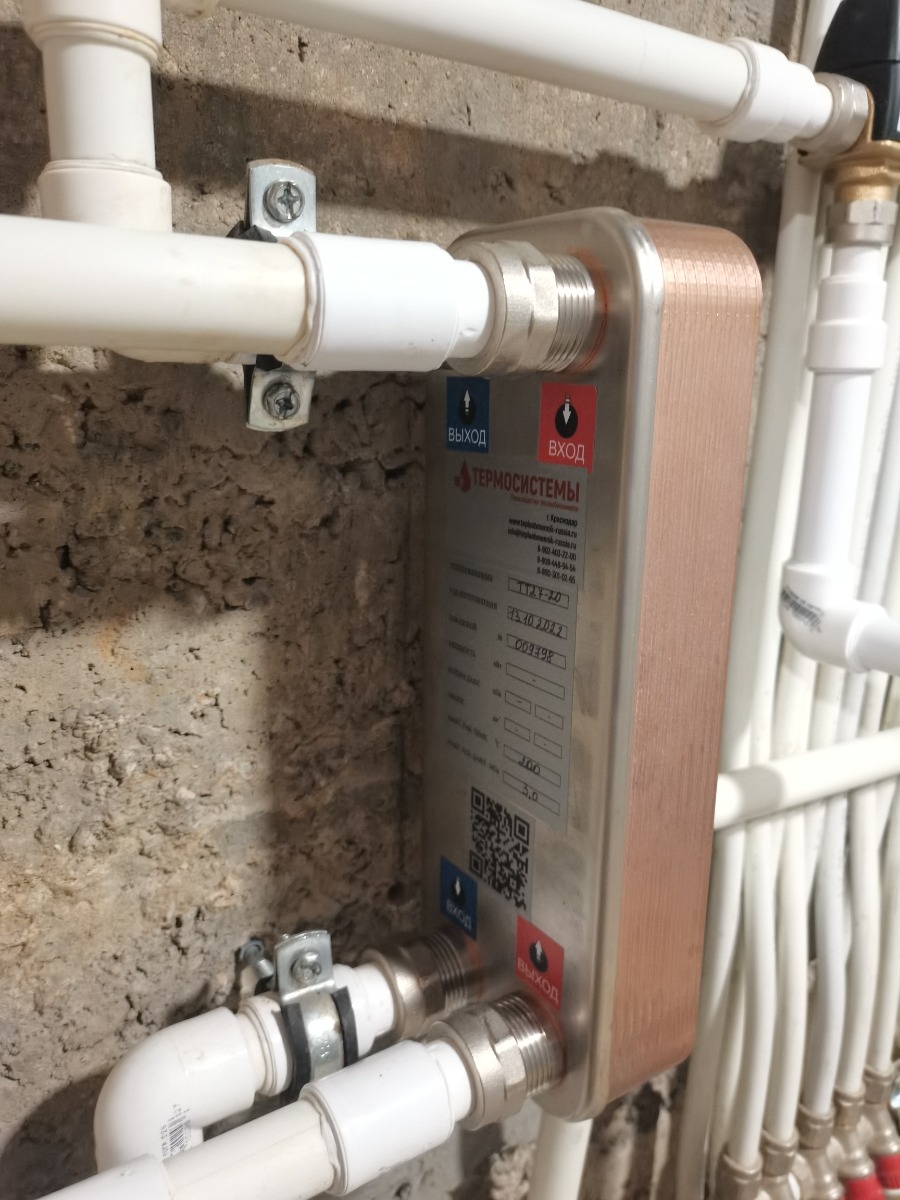

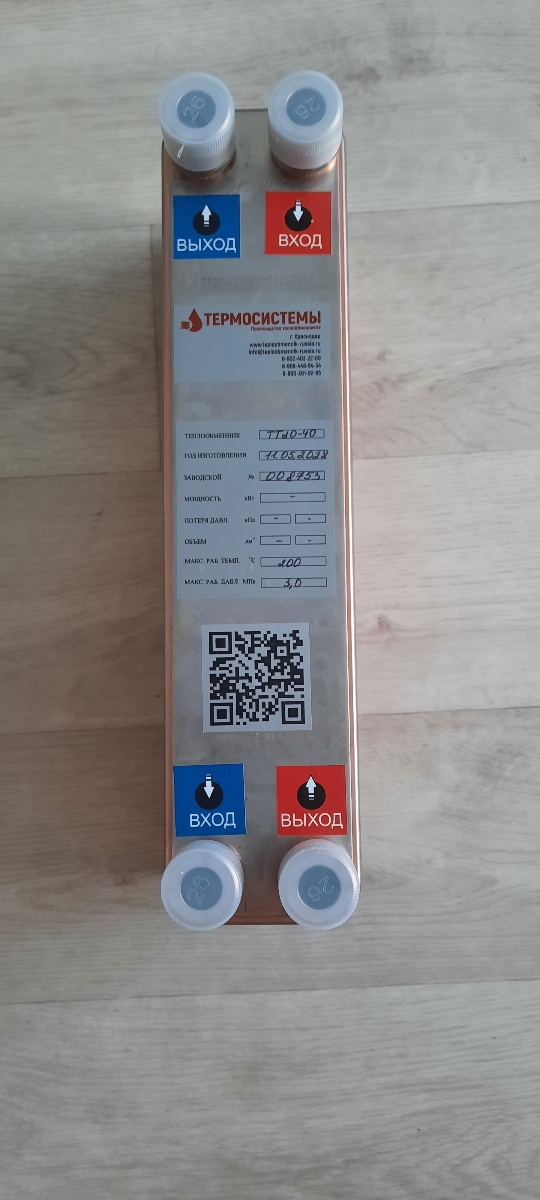

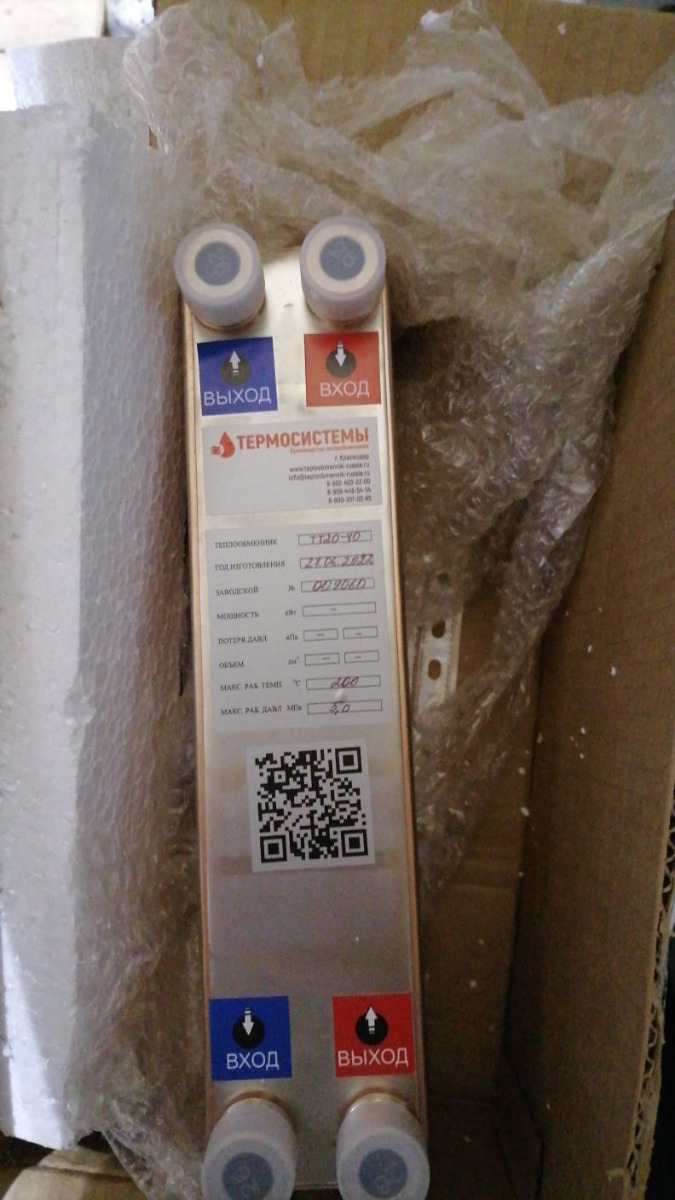

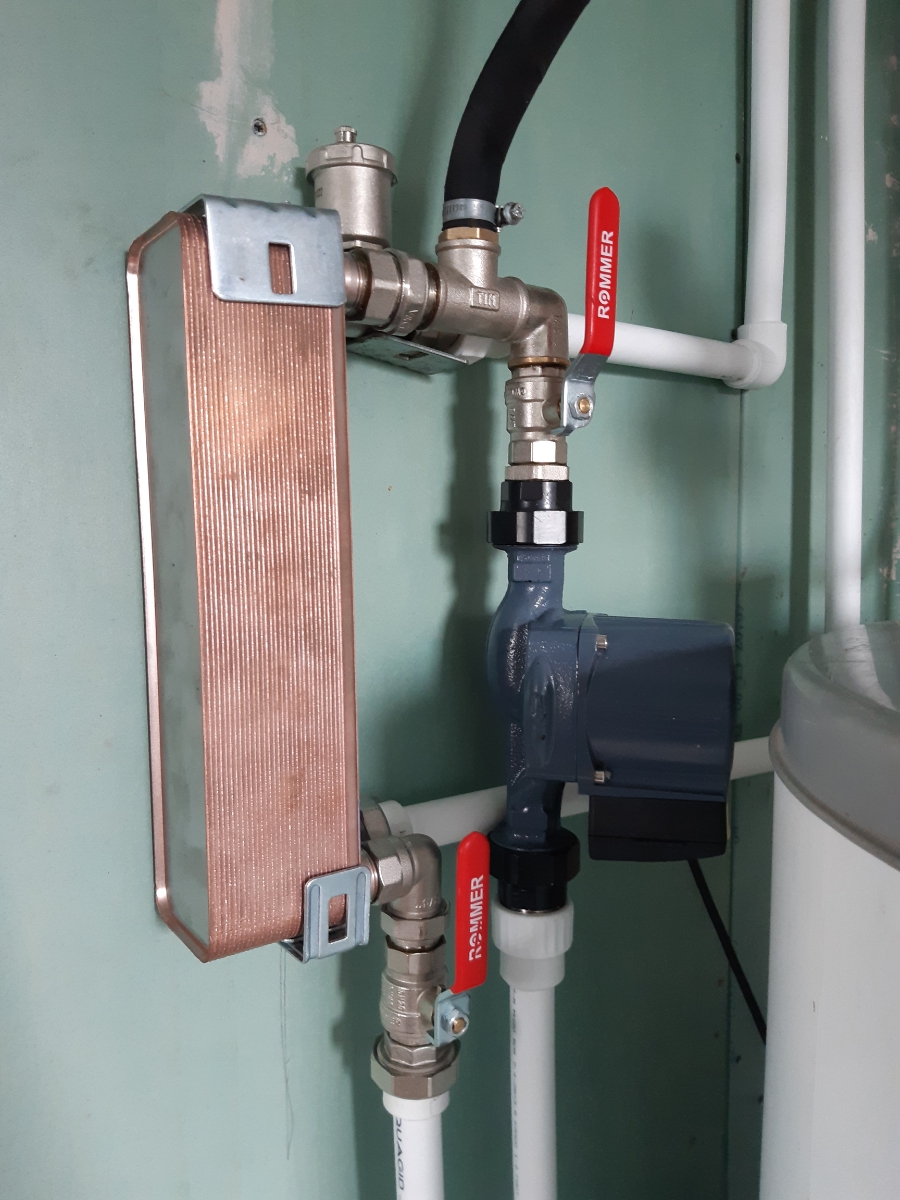

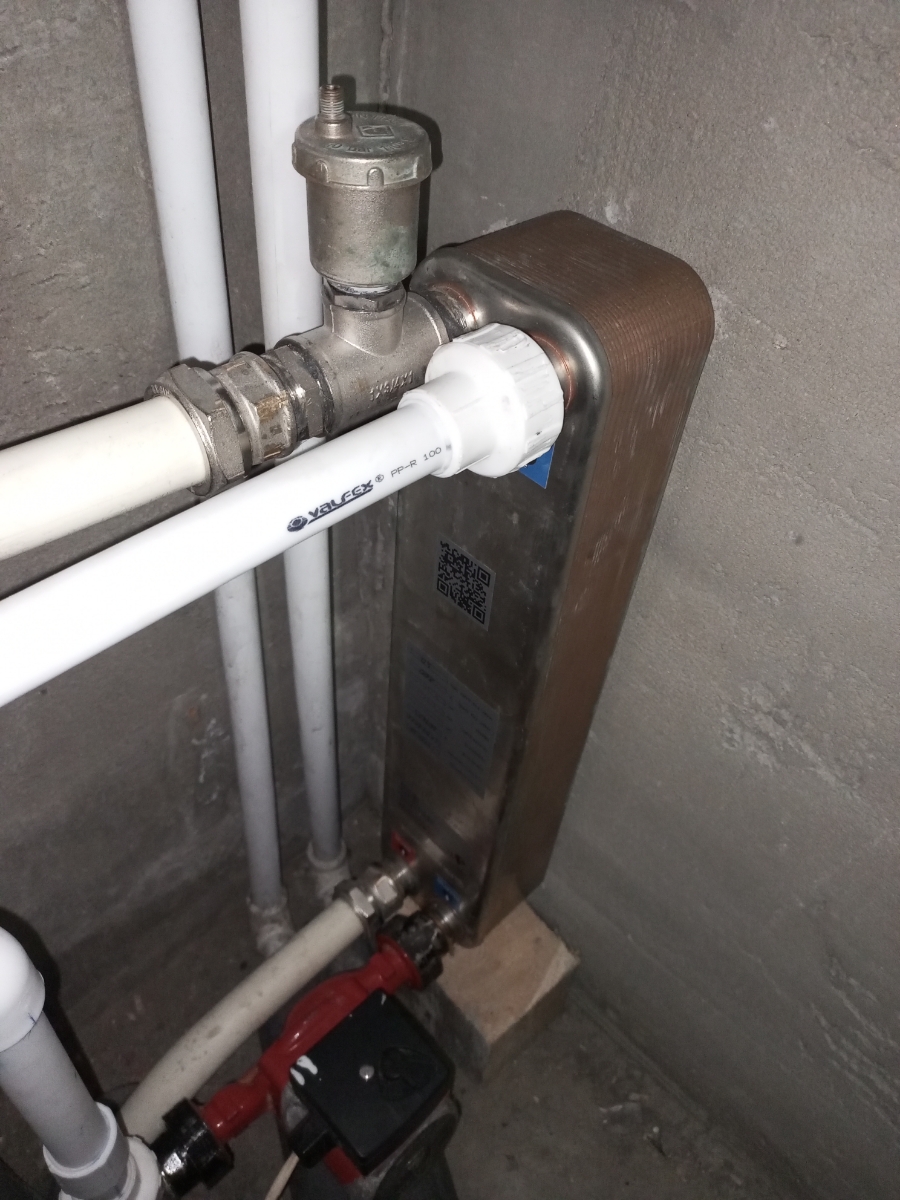

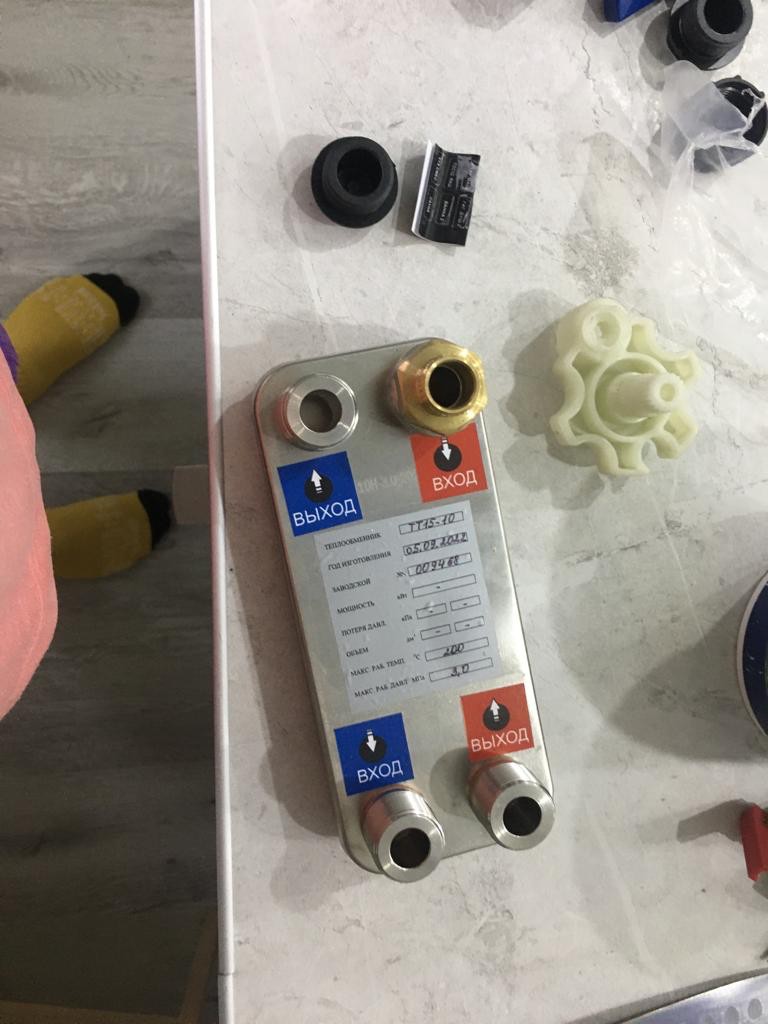

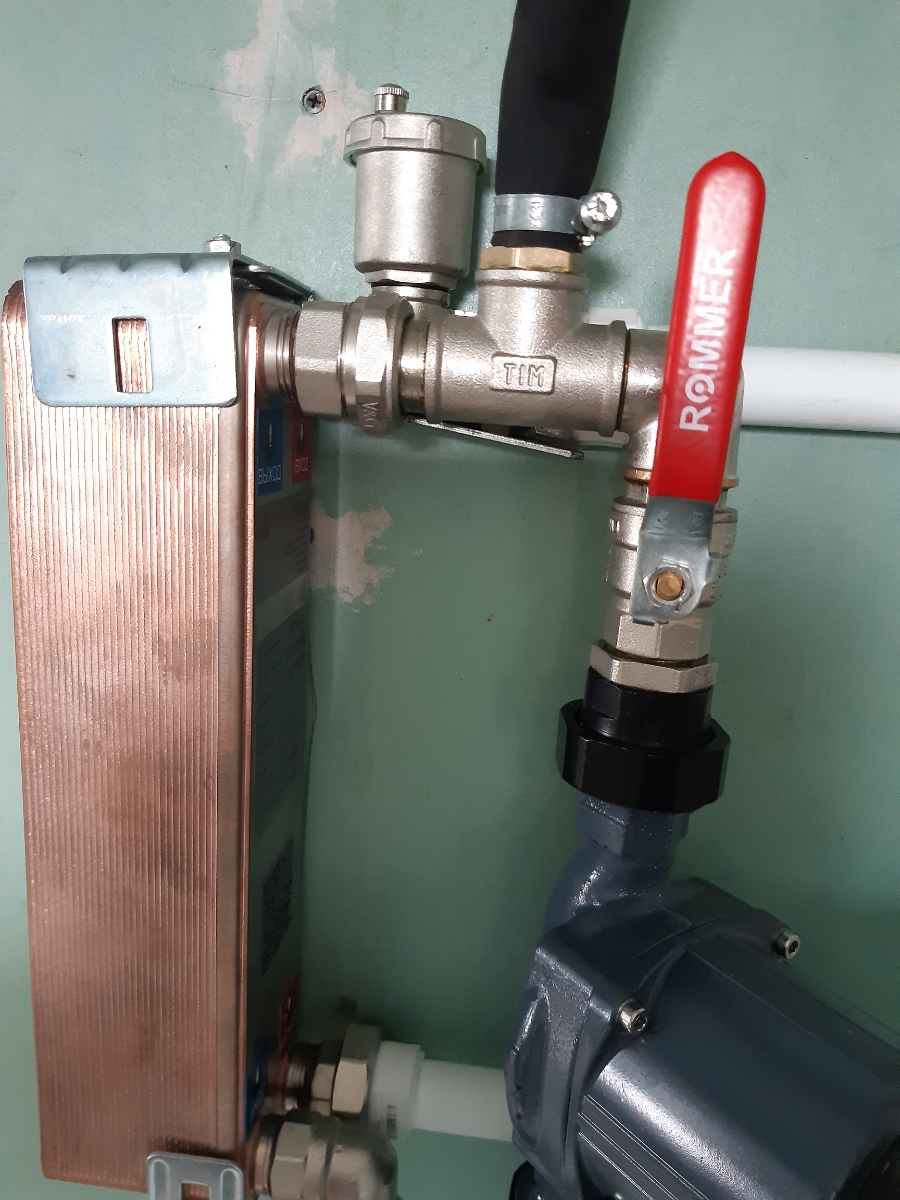

Механизм теплообменника устроен вокруг пакета пластин, что производят из специальной марки нержавеющей стали. В пакете пластины спаяны друг к другом медным припоем. Пластины взаимодействуют с одной стороны с нагревающим носителем, а с другой – с нагреваемым. Для этого у пластин есть специальные каналы. Каждый теплообменник имеет 4 патрубка. 2 – для подачи и обработки охладителя, другие 2 – для входа в контур нагреваемого носителя и выхода охлаждаемого.

Примеры расчёта теплообменников ТТ

Пример расчёта теплообменника для структуры ГВС

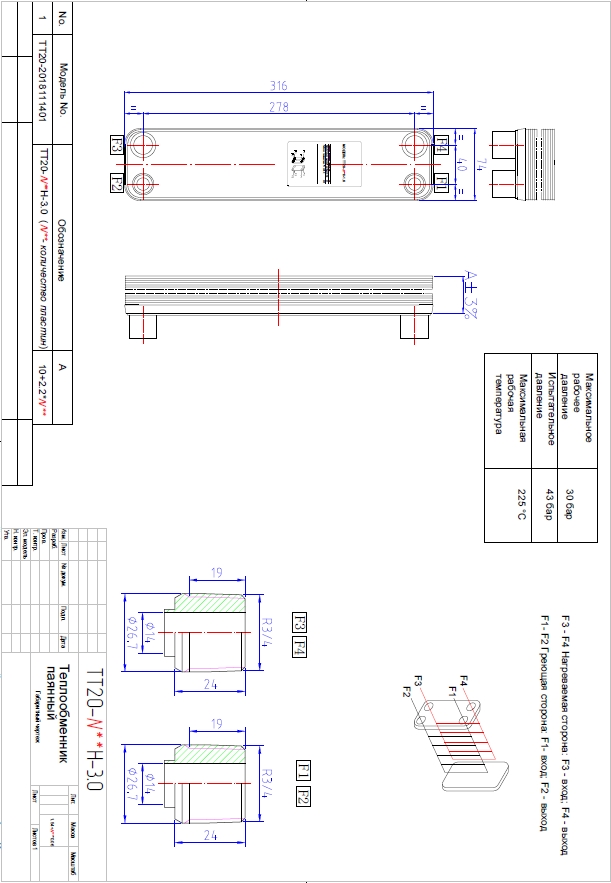

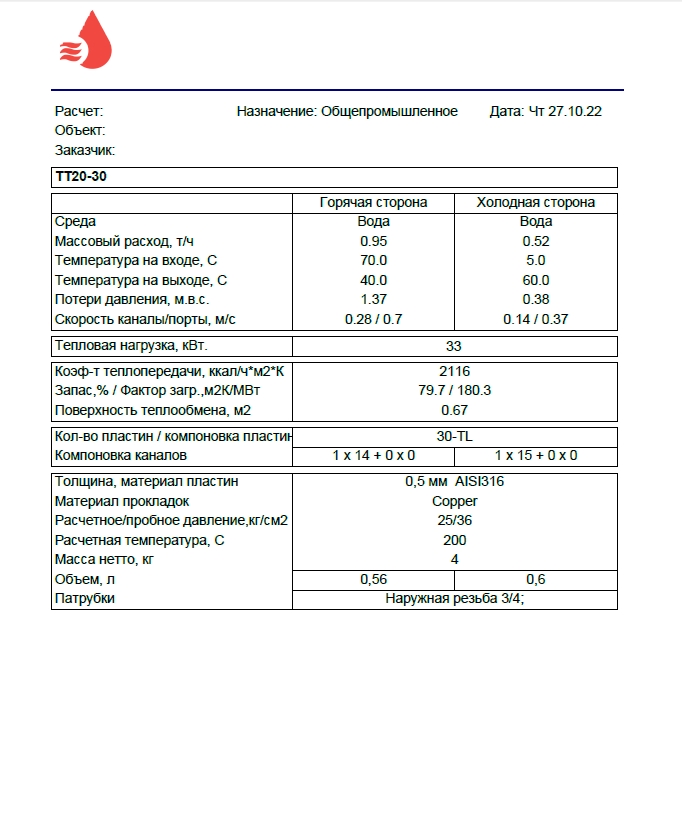

Пример расчёта теплообменника для структуры горячего водоснабжения жилого здания. Прибор подогревает 520 литров воды в час. Теплообменник рассчитан по характеристикам:

Мощность – 33 кВт.
ТТемпература нагревающего носителя, идущего от газового котла – 70С
Нагреваемый носитель (воду) прогреваем с 5С до 60С. Вода с температурой 60С пойдёт в точки водоразбора (смесители).
Вид носителей – вода

По характеристикам специалисты рассчитали паяный теплообменник ТТ20-30. В нём 30 пластин, а площадь теплообмена – 0,6 м2.

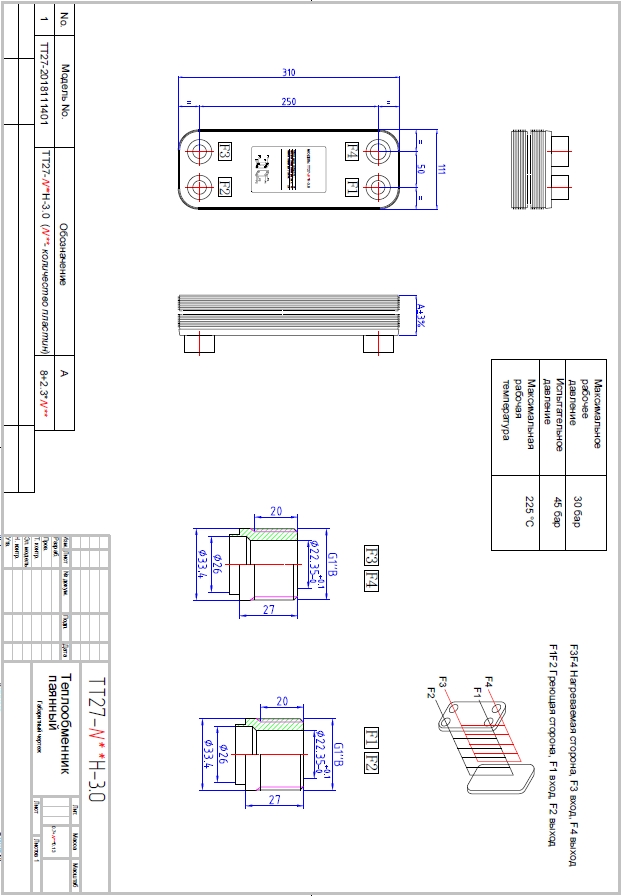

Пример расчёта теплообменника для структуры ГВС

Пример расчёта теплообменника для структуры горячего водоснабжения пищевого блока. В блоке имеется десять точек водоразбора, которые могут функционировать одновременно. Прибор подогревает 1570 литров воды в час. Теплообменник рассчитан по характеристикам:

Мощность – 100 кВт
Значение температуры для нагревающего носителя, поступающего от газового котла – 70С
Нагреваемый носитель (воду) нагреваем с 5С до 60С. Нагрев воды до 60С – это норма для санитарных требований.
Вид носителей – вода

По характеристикам специалисты рассчитали паяный теплообменник ТТ27-40. В нём 40 пластин, а площадь теплообмена – 1,08 м2.

Характеристики для расчёта теплообменника

Расчёт теплообменника можно сделать только в сертифицированном программном обеспечении

Характеристики нужны нашему инженеру, чтобы сделать расчёт:

Мощность теплообменника (кВт.) или объем воды, который нужно подогреть (м3./ч.)
Температура нагревающего носителя
Температура носителя, который необходимо нагреть
Температура нагреваемого носителя на выходе, которая течёт в структуру ГВС

Инженер сделает расчёт в течение 15 минут! Отправит его вместе с чертежом и коммерческим предложением, где пропишет цену и сроки доставки.

Параметры паяных теплообменников ТТ

Материал пластин Нержавеющая сталь AISI316L

Материал патрубков Нержавеющая сталь AISI304

Толщина пластин 0,4 мм

Рабочая температура от -196°С до 200°С

Max рабочее давление 30-45 бар

Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»

Паяные теплообменники ТТ — это надёжные устройства, которые доказали эффективность их использования в течение 12 лет в сложных условиях эксплуатации. Эти приборы характеризуются достоинствами:

Высокий коэффициент передачи тепла. Высокие теплопередающие качества прибора снижают затраты на ресурсы, которые использует источник тепла (газ, электричество, твердое топливо...)

Малые размеры прибора. Теплообменник легко поместить в коллекторном шкафу или специальной нише. Паяные аппараты меньше весят нежели разборные модели.

Высокие технические данные. Максимальное рабочее давление – 30 бар. Max рабочая температура – 225С, min рабочая температура (-196С).

Из-за высокой рабочей температуры паяные теплообменники можно применить в структурах, где нагревающим носителем выступает пар.

Теплообменники могут использоваться в виде испарителей и конденсаторов фреона в тепловых насосах.

Патрубки со специальной наружной резьбой обеспечивают легкость присоединения теплообменника к инженерным сетям с применением типовых фитингов (американок, муфт..)

Структура теплообменника производится из марок нержавеющей стали, что повышает коррозийную устойчивость прибора.

Теплообменники можно использовать в конутрах с гликолями, антифризами, незамерзайками, тосолами и т.д.

Часто задаваемые вопросы

Какая мощность у теплообменников?

У нас вы можете купить приборы на любую мощность от 1 кВт. до 2 МВт.

Можно ли паяные теплообменники применять в структуре ГВС?

Да, можно. Но для использования прибора, вода должна быть мягкой, т.е. иметь в составе мало солей жесткости. Обслуживание и промывку паяного теплообменника можно осуществить только безразборным способом. Поэтому для подогрева воды в структуре горячего водоснабжения часто применяют разборные пластинчатые виды из-за удобства их обслуживания и промывки.

Какой теплообменник выгоднее по цене при одинаковой мощности – разборный или паяный?

Выгоднее в цене – паяный. Но стоит отметить, что последующее обслуживание разборного прибора, а именно промывка, будет намного проще, чем у паяного.

Какой диаметр у патрубков?

У нас вы можете купить теплообменные аппараты с диаметрами патрубков от Ду15(1/2) до Ду200

Какова площадь теплообмена?

Каждый из теплообменников имеет свою площадь теплообмена. Чем больше размеры прибора, тем больше в нём пакетов пластин, тем, соответственно, больше площадь теплообмена. Измеряют площадь теплообмена в м2. У нас вы можете купить теплообменники с площадью теплообмена от 0,14 м2 до 30 м2.

Какое максимальное рабочее давление и максимальная температура?

У нас вы можете купить устройства с максимальным рабочим давлением 30 бар, а некоторые модели – до 45 бар. Max температуры – 225С, min (-196С)

Что используется для спайки пластин?

При спайке пластин в пакеты берут тонкий лист меди.

Можно ли применять в теплообменнике антифризы, незамерзайки, гликоли, тосолы..?

Да. Паяные теплообменники прекрасно подходят для таких носителей.

Видеоотзывы

Паяные теплообменники для теплового пункта (системы отопления и ГВС). Видео отзыв!

Паяный Теплообменник TT50-70

Теплообменник ТТ14-30-4,5 в составе теплового насоса. Рабочие среды: фреон 410 - пропиленгликоль

Паяный теплообменник ТТ27-40 для системы Вентиляции. Мощность - 65 кВт. Отзыв заказчика!

Паяный Теплообменник TT27-40

Паяный теплообменник ТТ50-20, мощность 60 кВт для системы снеготаяния на автомойке.

Паяный Теплообменник TT50-20

Паяный теплообменник ТТ50-60 для майнинга. 55 кВт. Отзыв заказчика!

Паяный теплообменник ТТ27-30 для системы ГВС. Отзыв Заказчика!

Паяный Теплообменник TT27-30

Паяный теплообменник ТТ27-10 для системы отопления. Мощность 5 кВт. Отзыв заказчика!

Паяный Теплообменник TT27-10

Теплообменник ТТ20-20 для теплых полов. Площадь теплого пола - 70 м2. Отзыв Заказчика!

Паяный Теплообменник TT20-20

Паяный Теплообменник ТТ50-40 для охлаждения иммерсионной жидкости. Асиков L3+

Паяный Теплообменник TT50-40

Паяный теплообменник для системы теплых полов. Модель ТТ27-30. Отзыв Заказчика!

Паяный Теплообменник TT27-30
