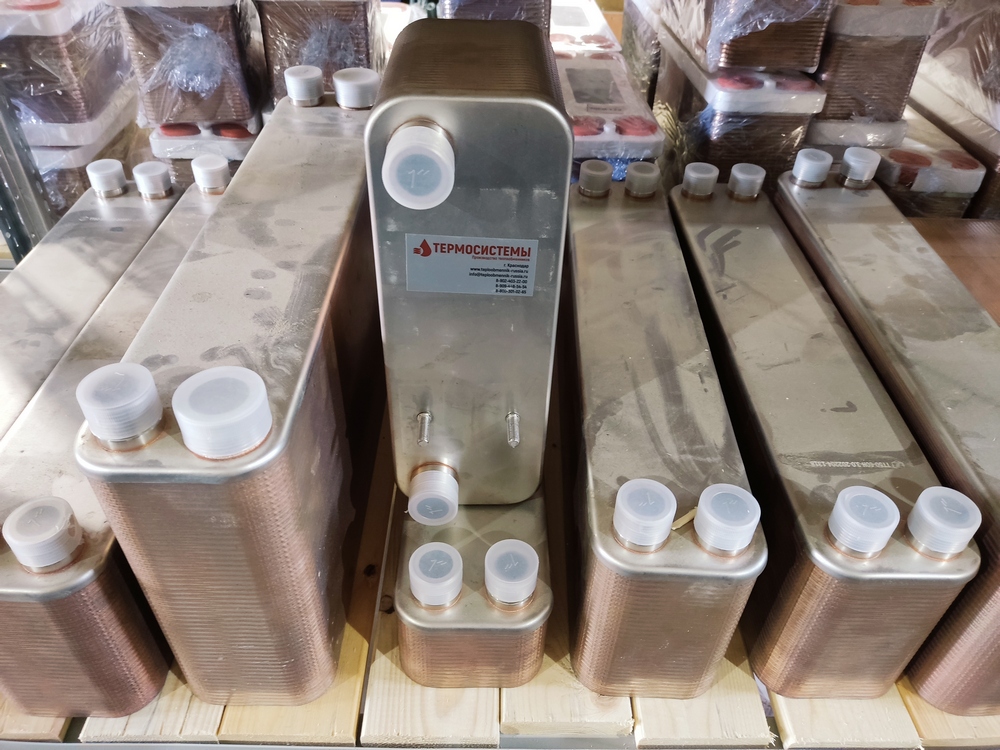

Паяные теплообменники ТТ для испарения фреона

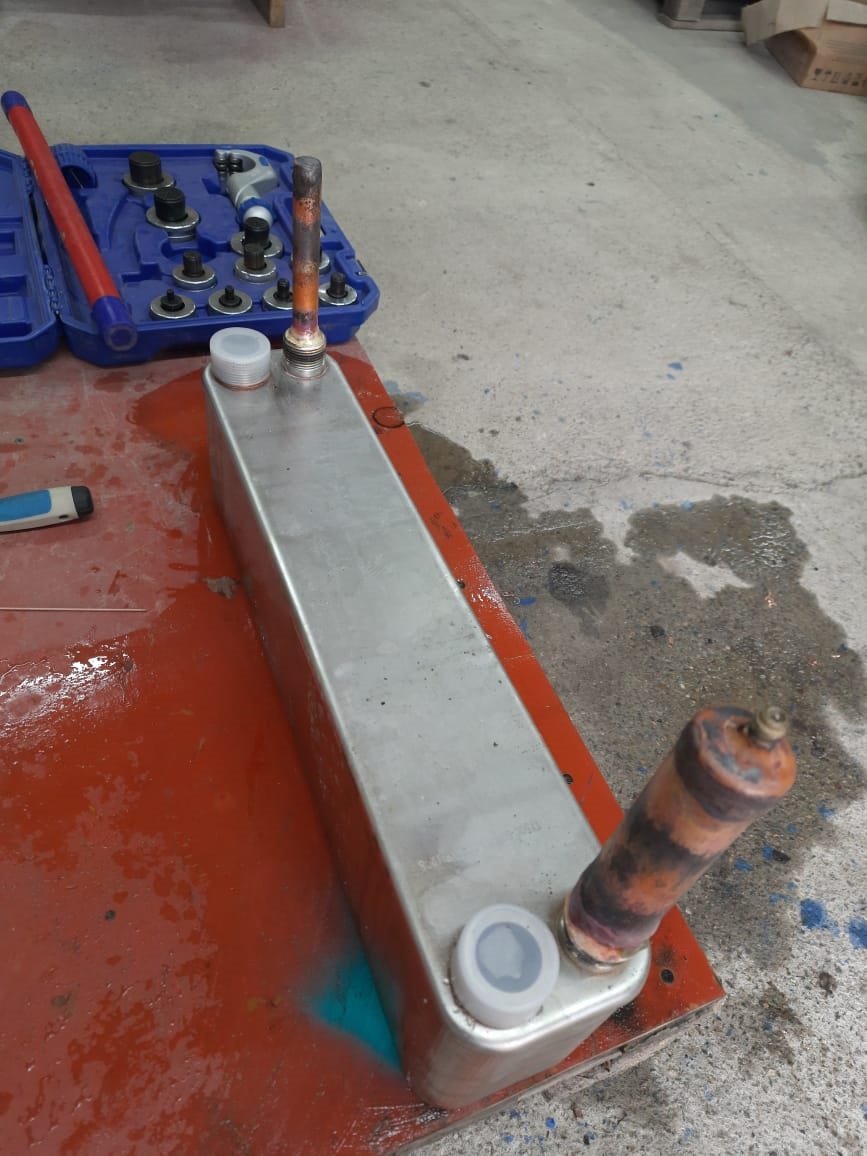

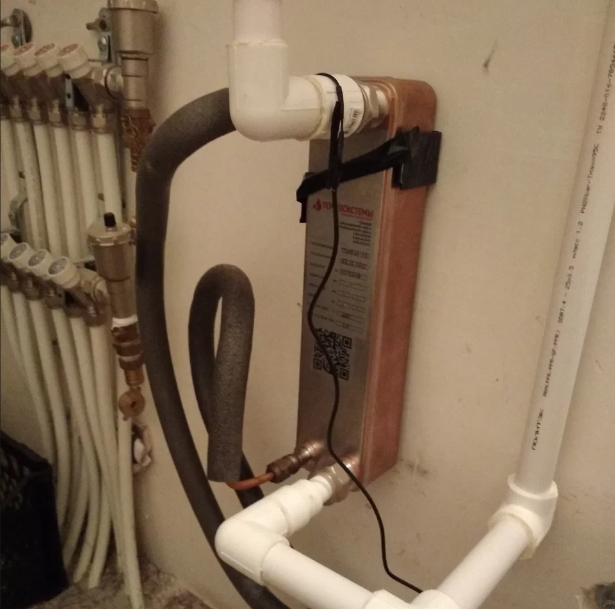

Паяные теплообменники ТТ отлично вписываются в структуры, где происходят процессы испарения (кипения) разных фреонов. Их задача – охлаждение второго носителя. А при кипении фреона возможно продуктивное охлаждение. Такие приборы широкие характеристики по рабочему давлению – до 45 бар. Они также идут в комплекте с патрубками "под пайку", что делает упрощает процесс установки к фреоновой линии. За счет малых размеров аппарат достаточно просто можно поместить в коллекторном шкафу или специальной нише. Все эти достоинства приборов определяют их преимущественное применение для структур охлаждения, кондиционирования и тепловых насосах.

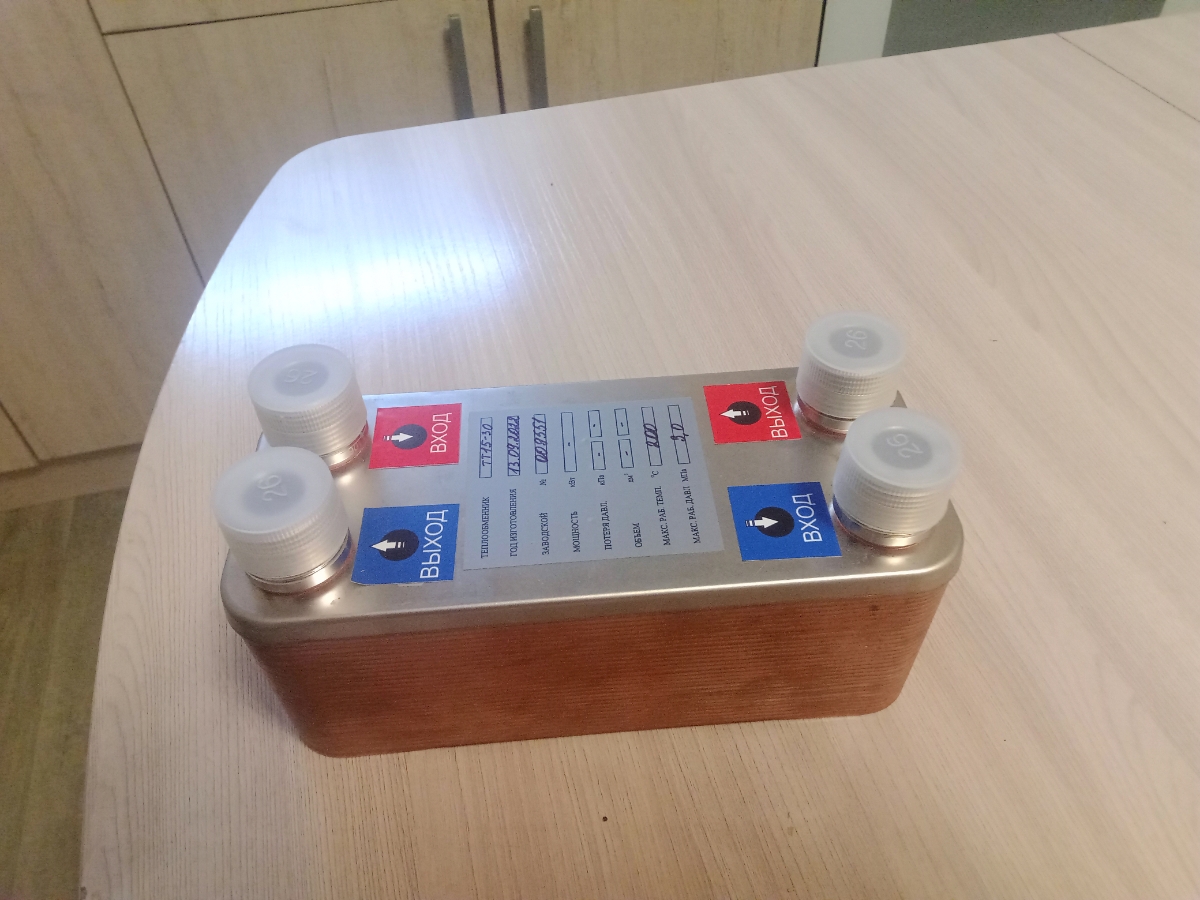

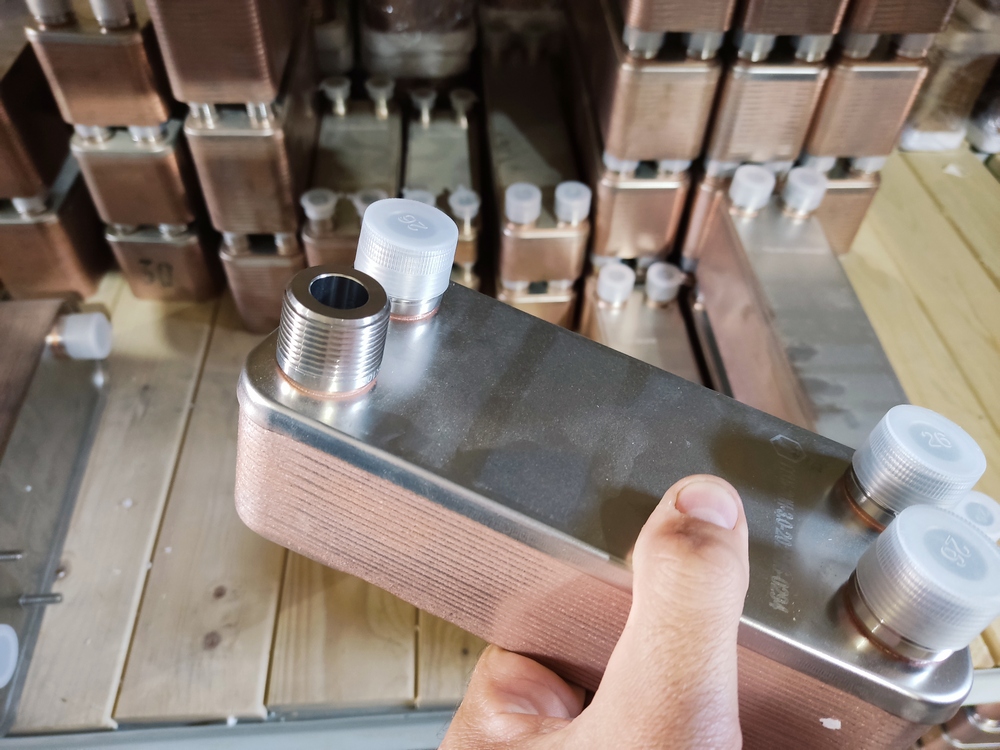

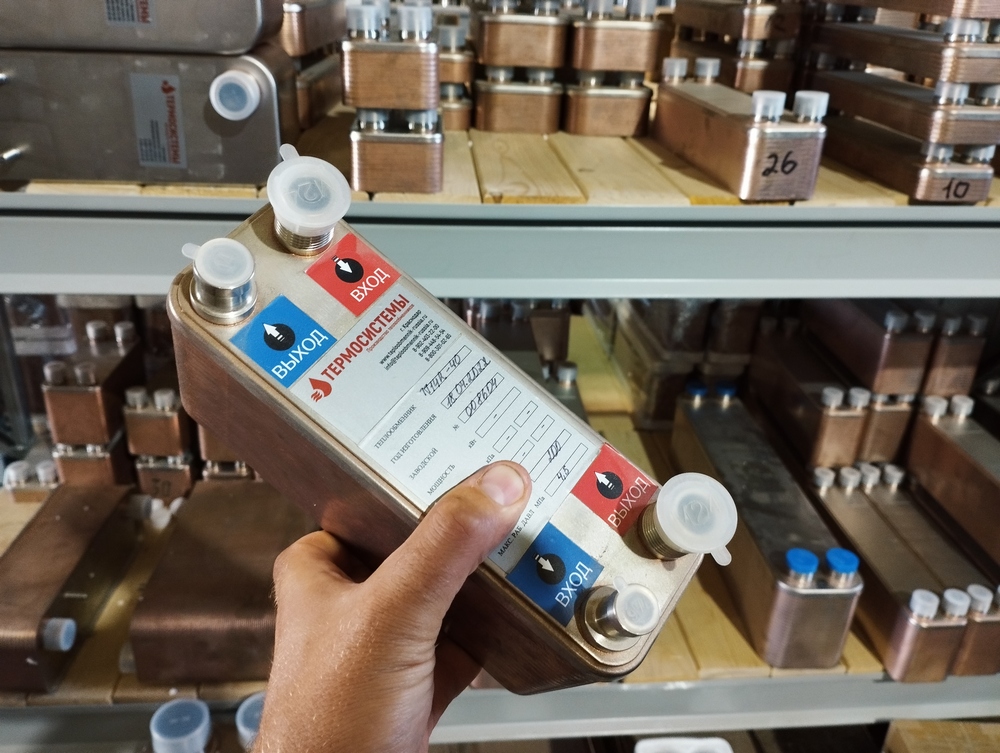

Механизм теплообменника устроен вокруг пакета пластин, что производят из специальной марки нержавеющей стали. В пакете пластины спаяны друг к другом медным припоем. Пластины взаимодействуют с одной стороны с нагревающим носителем, а с другой – с нагреваемым. Для этого у пластин есть специальные каналы. Каждый теплообменник имеет 4 патрубка. 2 – для подачи и обработки охладителя, другие 2 – для входа в контур нагреваемого носителя и выхода охлаждаемого.

Примеры расчёта теплообменников ТТ

Пример расчёта теплообменника (испарителя фреона)

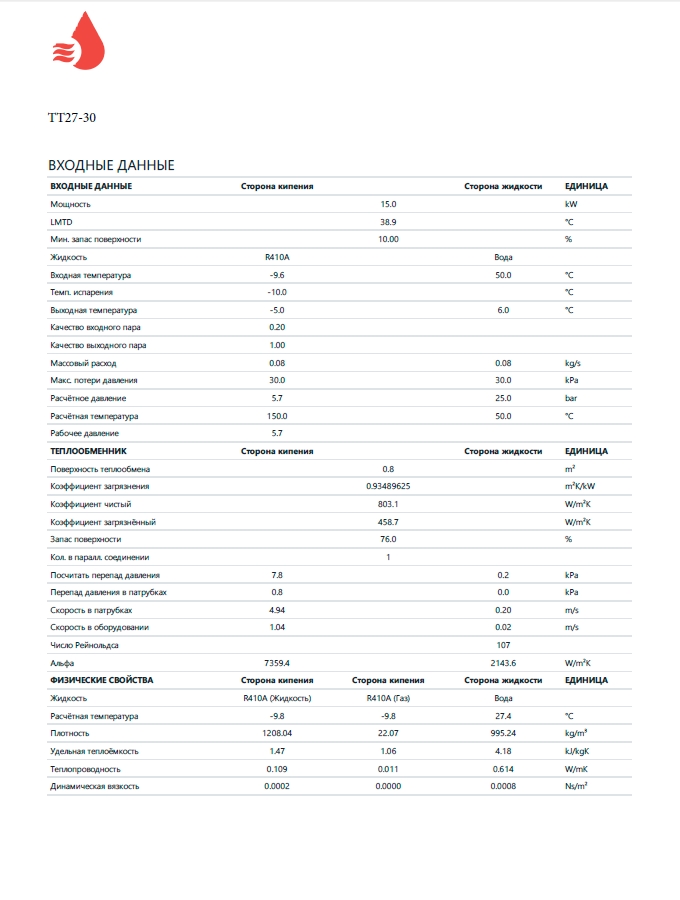

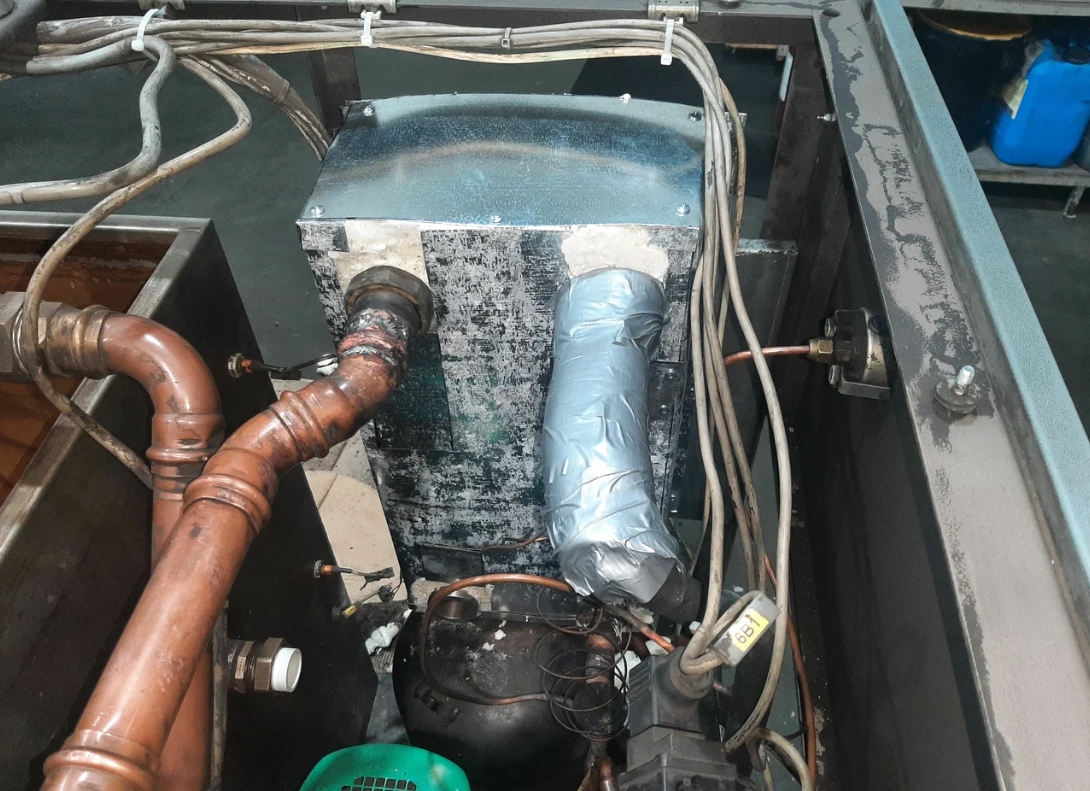

Пример расчёта паяного теплообменника (испарителя фреона), задачей которого является охлаждение воды с 50С до 6С. Эта вода функционирует в структуре отведения тепла от оборудования в работе. В качестве охладителя применяется фреон R410A. Теплообменник рассчитан по характеристикам:

Мощность – 15 кВт.
Температура кипения фреона R410A – (-10С).
Температура охлаждённой воды — с 50С до 6С.
Вода с температурой 6С должна поступить в рубашку охлаждения.

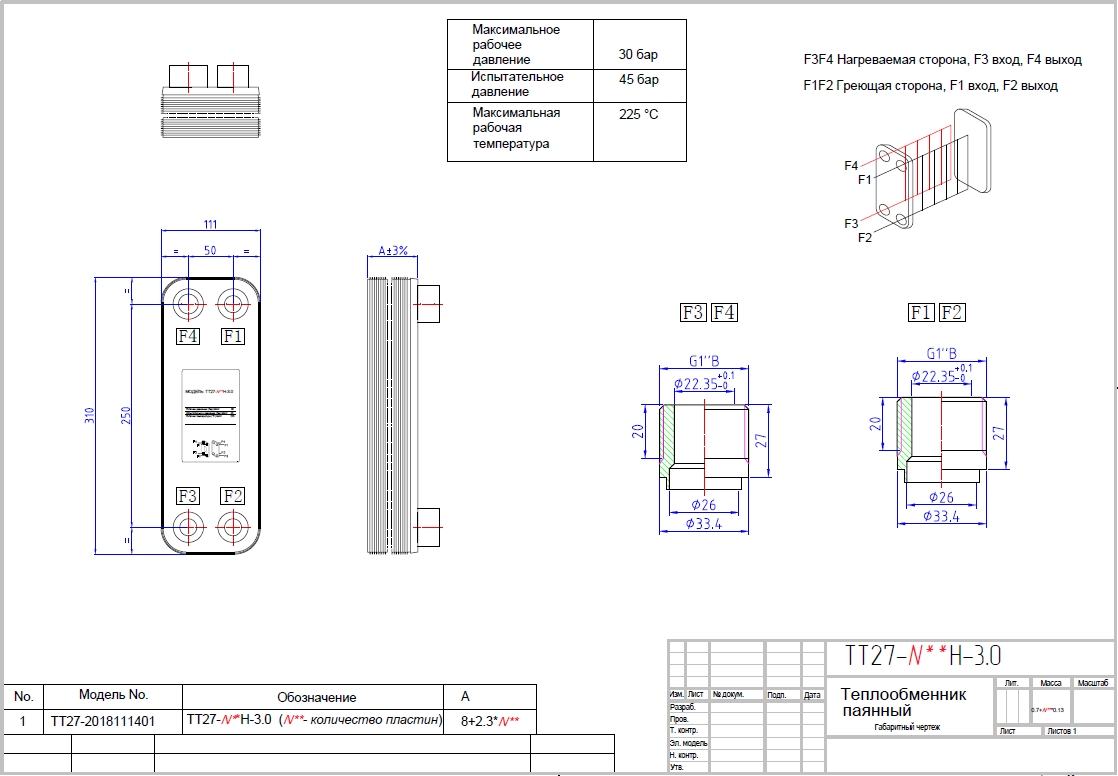

По характеристикам специалисты рассчитали паяный теплообменник ТТ27-30. В нём 30 пластин, а площадь теплообмена – 0,81 м2.

Пример расчёта теплообменника (испарителя фреона)

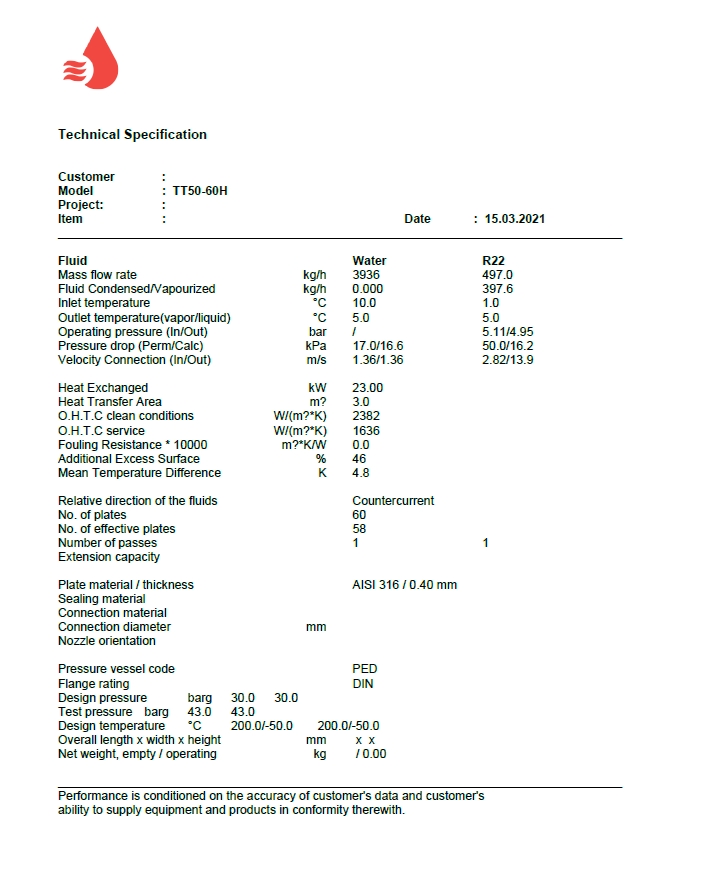

Пример расчёта паяного теплообменника установки (испарителя фреона), задачей которой является охлаждение воды с 10С до 5С. Эта вода применяется в контуре кондиционирования. В качестве охладителя применяется фреон R22. Теплообменник рассчитан по характеристикам:

Мощность – 23 кВт.
Температура кипения фреона R22 – (+1С).
Температура охлаждённой воды – с 10С до 5С.
Вода температурой 5С должна поступить в фанкойлы системы кондиционирования.

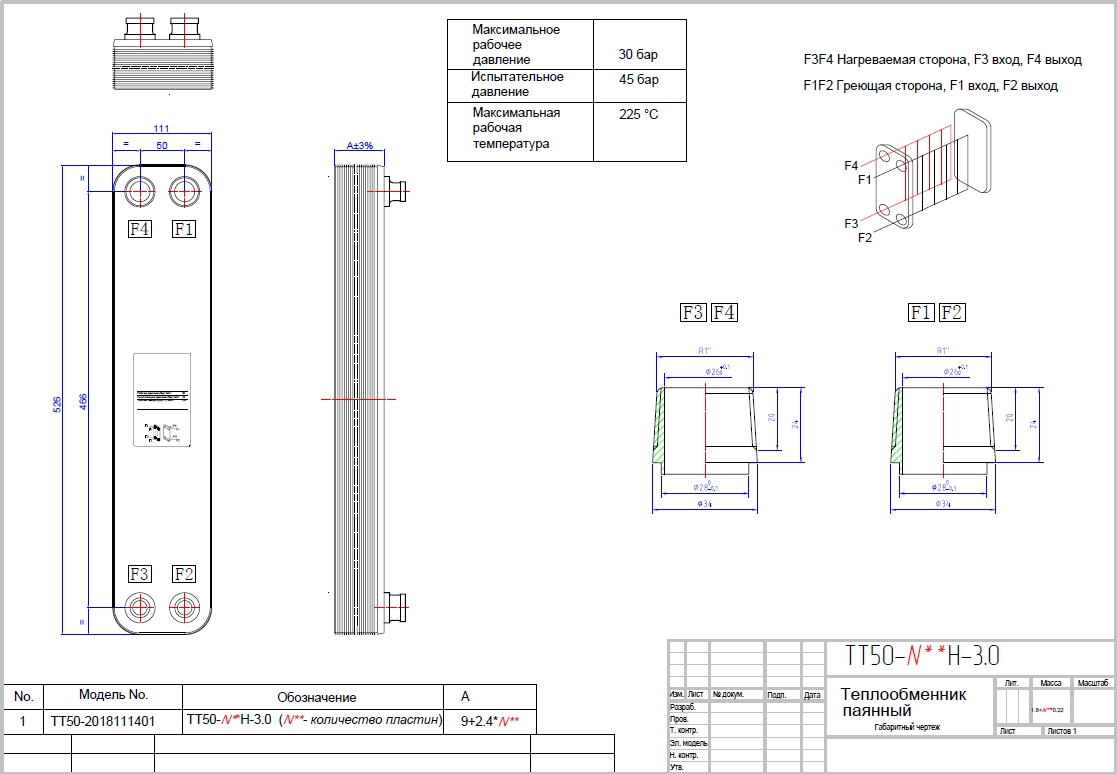

По характеристикам специалисты рассчитали паяный теплообменник ТТ50-60. В нём 60 пластин, а площадь теплообмена – 3 м2.

Характеристики для расчёта теплообменника

Расчёт теплообменника можно сделать только в сертифицированном программном обеспечении

Характеристики нужны нашему инженеру, чтобы сделать расчёт:

Мощность теплообменника (кВт.).
Температура кипения фреона.
Температура разницы охлаждения второго носителя

Инженер сделает расчёт в течение 15 минут! Отправит его вместе с чертежом и коммерческим предложением, где пропишет цену и сроки доставки.

Параметры паяных теплообменников ТТ

Материал пластин Нержавеющая сталь AISI316L

Материал патрубков Нержавеющая сталь AISI304

Толщина пластин 0,4 мм

Рабочая температура от -196°С до 200°С

Max рабочее давление 30-45 бар

Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»

Паяные теплообменники ТТ — это надёжные устройства, которые доказали эффективность их использования в течение 12 лет в сложных условиях эксплуатации. Эти приборы характеризуются достоинствами:

Высокий коэффициент передачи тепла. Высокие теплопередающие качества прибора снижают затраты на ресурсы, которые использует источник тепла (газ, электричество, твердое топливо...)

Малые размеры прибора. Теплообменник легко поместить в коллекторном шкафу или специальной нише. Паяные аппараты меньше весят нежели разборные модели.

Высокие технические данные. Максимальное рабочее давление – 30 бар. Max рабочая температура – 225С, min рабочая температура (-196С).

Из-за высокой рабочей температуры паяные теплообменники можно применить в структурах, где нагревающим носителем выступает пар.

Теплообменники могут использоваться в виде испарителей и конденсаторов фреона в тепловых насосах.

Патрубки со специальной наружной резьбой обеспечивают легкость присоединения теплообменника к инженерным сетям с применением типовых фитингов (американок, муфт..)

Структура теплообменника производится из марок нержавеющей стали, что повышает коррозийную устойчивость прибора.

Теплообменники можно использовать в конутрах с гликолями, антифризами, незамерзайками, тосолами и т.д.

Часто задаваемые вопросы

Какая мощность у теплообменников?

У нас вы можете купить приборы на любую мощность от 1 кВт. до 2 МВт.

Какой диаметр у патрубков?

У нас вы можете купить теплообменные аппараты с диаметрами патрубков от Ду15(1/2) до Ду200.

Расположены ли по фреоновой стороне патрубки «под пайку»?

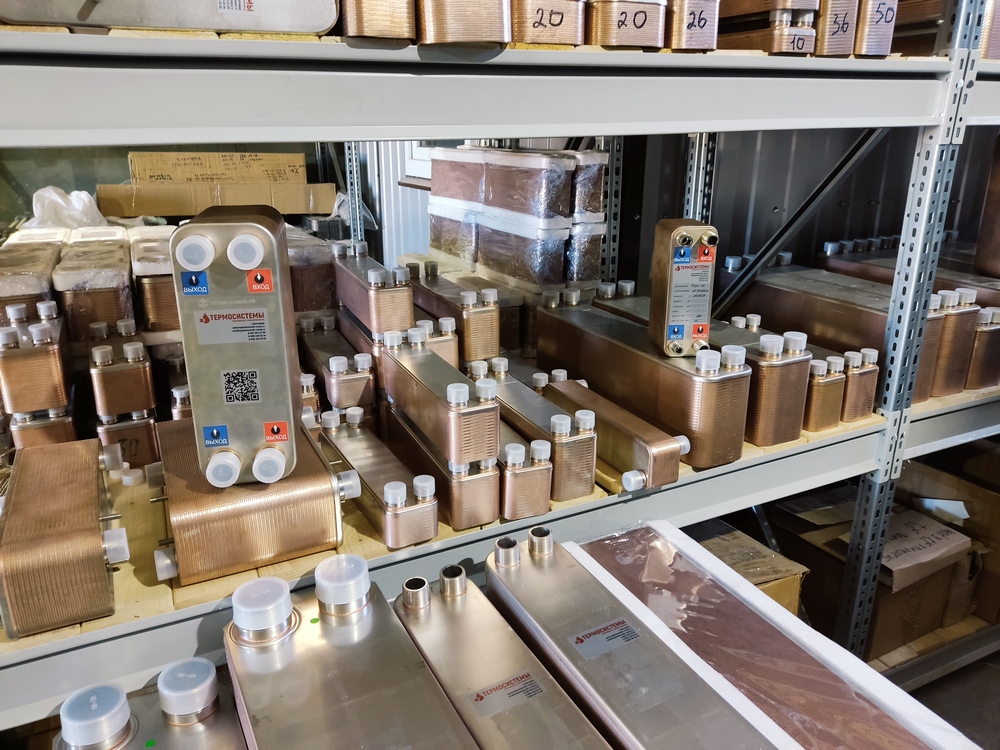

Да, такие разновидности теплообменников держим у себя на складе.

Какова площадь теплообмена?

Каждый из теплообменников имеет свою площадь теплообмена. Чем больше размеры прибора, тем больше в нём пакетов пластин, тем, соответственно, больше площадь теплообмена. Измеряют площадь теплообмена в м2. У нас вы можете купить теплообменники с площадью теплообмена от 0,14 м2 до 30 м2.

Какое максимальное рабочее давление и максимальная температура?

У нас вы можете купить устройства с максимальным рабочим давлением 30 бар, а некоторые модели – до 45 бар. Max температуры – 225С, min (-196С)

Что используется для спайки пластин?

При спайке пластин в пакеты берут тонкий лист меди.

Возможно ли применение теплообменника в структуре с фреонами?

Да, возможно. Его главная задача – это функционирование в виде испарителя и конденсатора фреона.

Можно ли применять в теплообменнике антифризы, незамерзайки, гликоли, тосолы..?

Да. Паяные теплообменники прекрасно подходят для таких носителей.
