Паяные теплообменники ТТ для кондиционирования

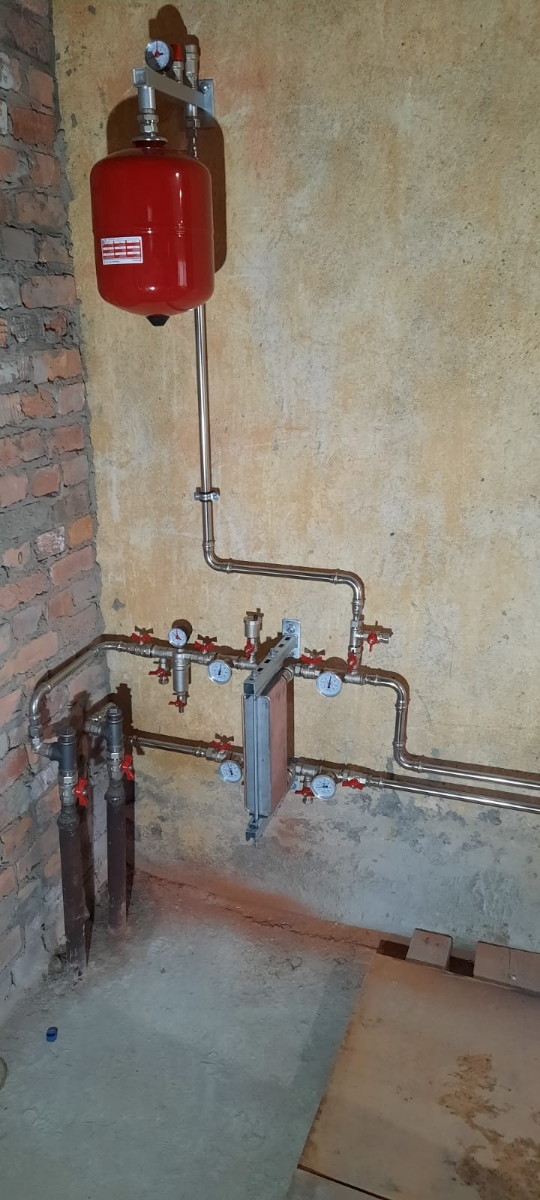

В структуре кондиционирования главная задача состоит в охлаждении контура с водой. Вода применяется в качестве охлаждающего носителя, она протекает в фанкойлы, которые находятся на обслуживаемой площади, которую нужно охладить. Теплообменник в такой структуре необходим для охлаждения воды, в роли носителя для охлаждения часто берут антифриз из чиллера.

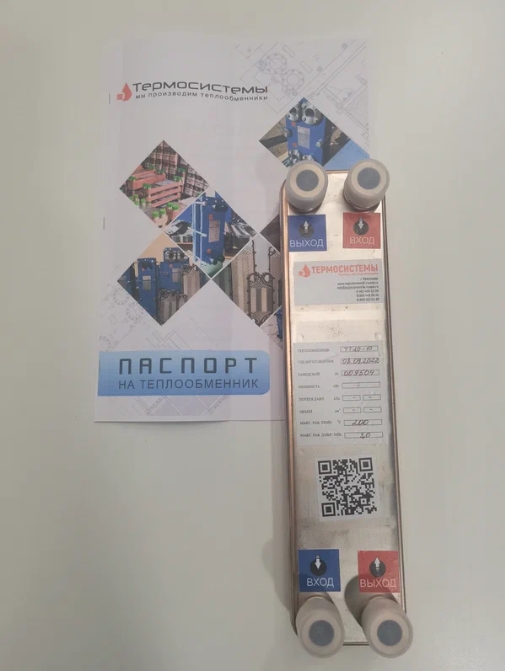

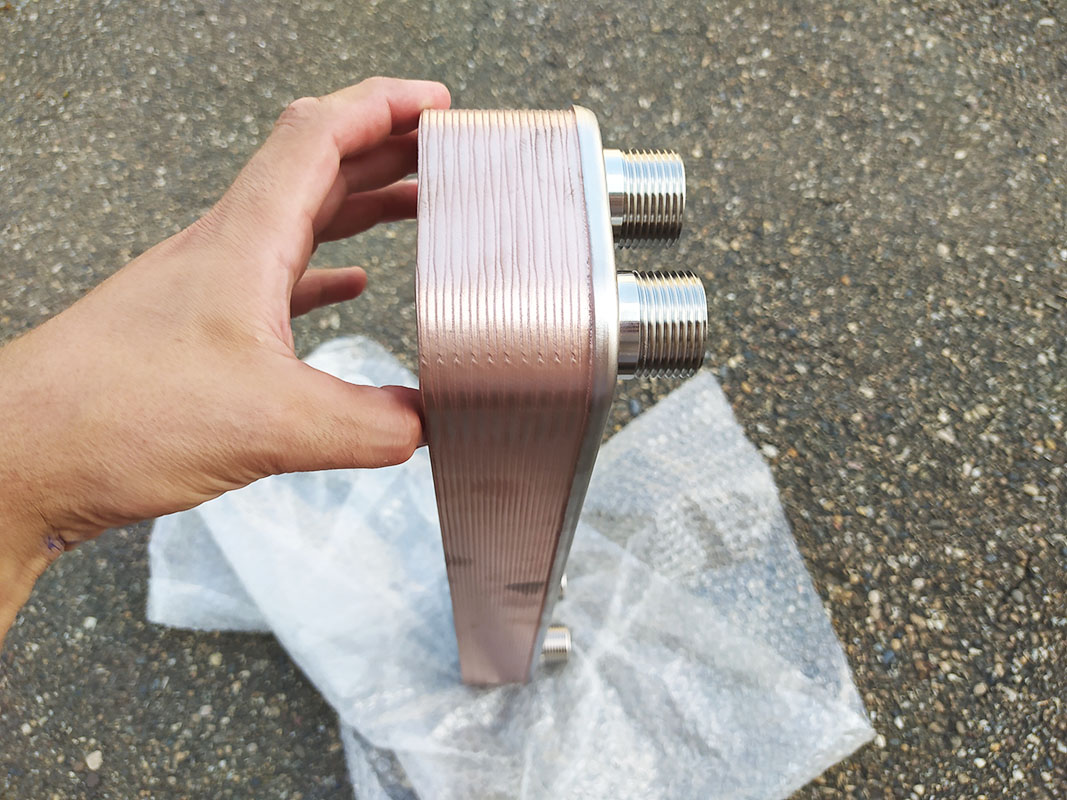

Механизм теплообменника устроен вокруг пакета пластин, что производят из специальной марки нержавеющей стали. В пакете пластины спаяны друг к другом медным припоем. Пластины взаимодействуют с одной стороны с нагревающим носителем, а с другой – с нагреваемым. Для этого у пластин есть специальные каналы. Каждый теплообменник имеет 4 патрубка. 2 – для подачи и обработки охладителя, другие 2 – для входа в контур нагреваемого носителя и выхода охлаждаемого.

Примеры расчёта теплообменников ТТ

Пример расчёта теплообменника для структуры кондиционирования

Теплообменник рассчитан по характеристикам:

Мощность – 10 кВт.
Температура охлаждающей структуры: Вход — 4С; Выход -10С
Температура воды в контуре кондиционирования: снижаем с 12С до 7С
Вид носителя – пропилен гликоль 30%; охлаждаемый носитель – вода

По характеристикам специалисты рассчитали паяный теплообменник ТТ50-40. В нём 40 пластин, а площадь теплообмена – 2 м2.

Пример расчёта теплообменника для структуры кондиционирования

Теплообменник рассчитан по характеристикам:

Мощность – 20 кВт.
Температура охлаждающей структуры: Вход — 4С; Выход -10С
Температура воды в контуре кондиционирования: снижаем с 12С до 7С
Вид носителя – пропилен гликоль 30%; охлаждаемый носитель – вода

По характеристикам специалисты рассчитали паяный теплообменник ТТ50-70. В нём 40 пластин, а площадь теплообмена – 3,5 м2.

Необходим расчет теплообменника?

Или сомневаетесь в выборе товара, способах оплаты и доставки? Мы вам поможем! Просто оставьте заявку.

Евгений

Инженер Termosystems

Оставить заявку

Характеристики для расчёта теплообменника

Расчёт теплообменника можно сделать только в сертифицированном программном обеспечении

Характеристики нужны нашему инженеру, чтобы сделать расчёт:

Мощность теплообменника (кВт.)
Температура для охладителя (вход и выход из теплообменника)
До какой температуры нужно охладить воду, которая протекает в фанкойлы

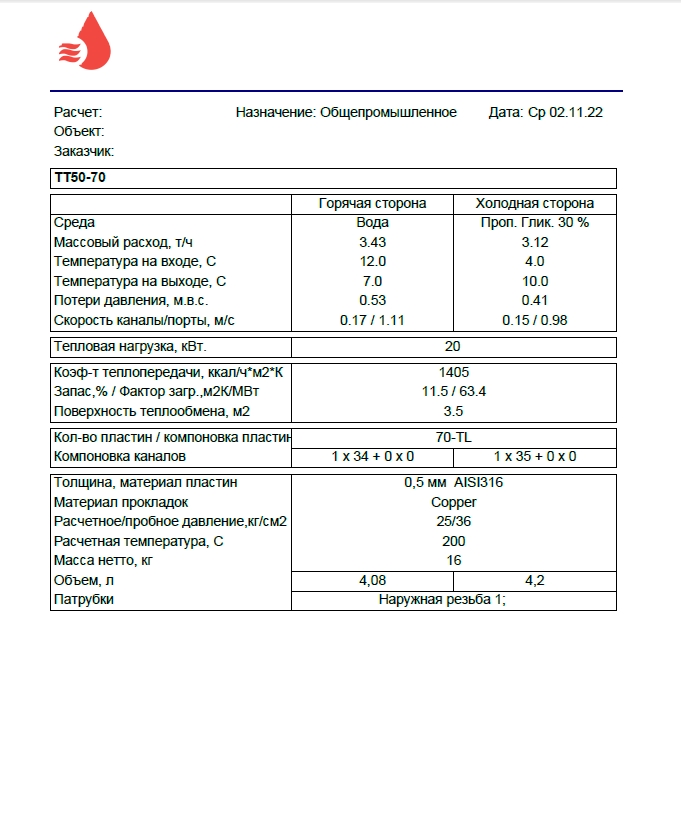

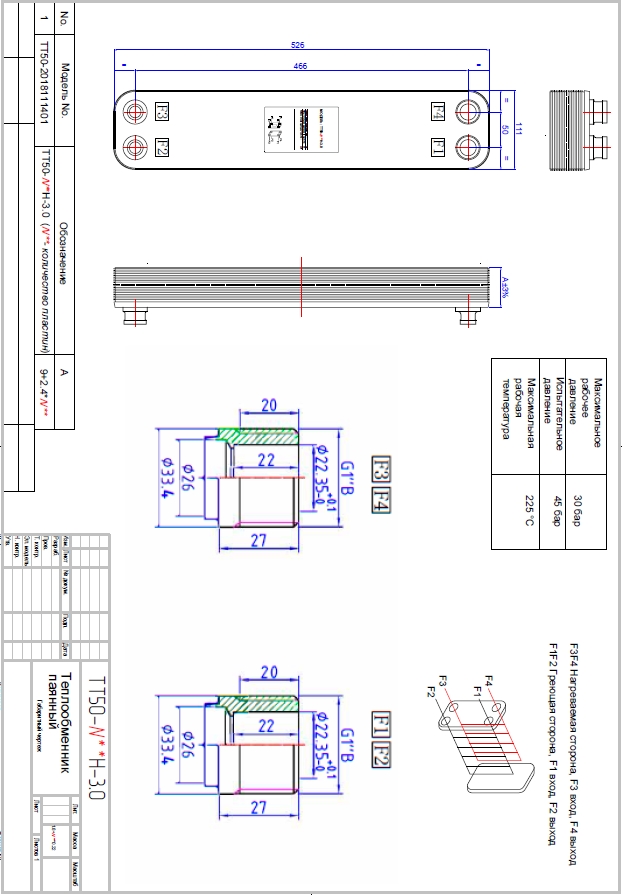

Инженер сделает расчёт в течение 15 минут! Отправит его вместе с чертежом и коммерческим предложением, где пропишет цену и сроки доставки.

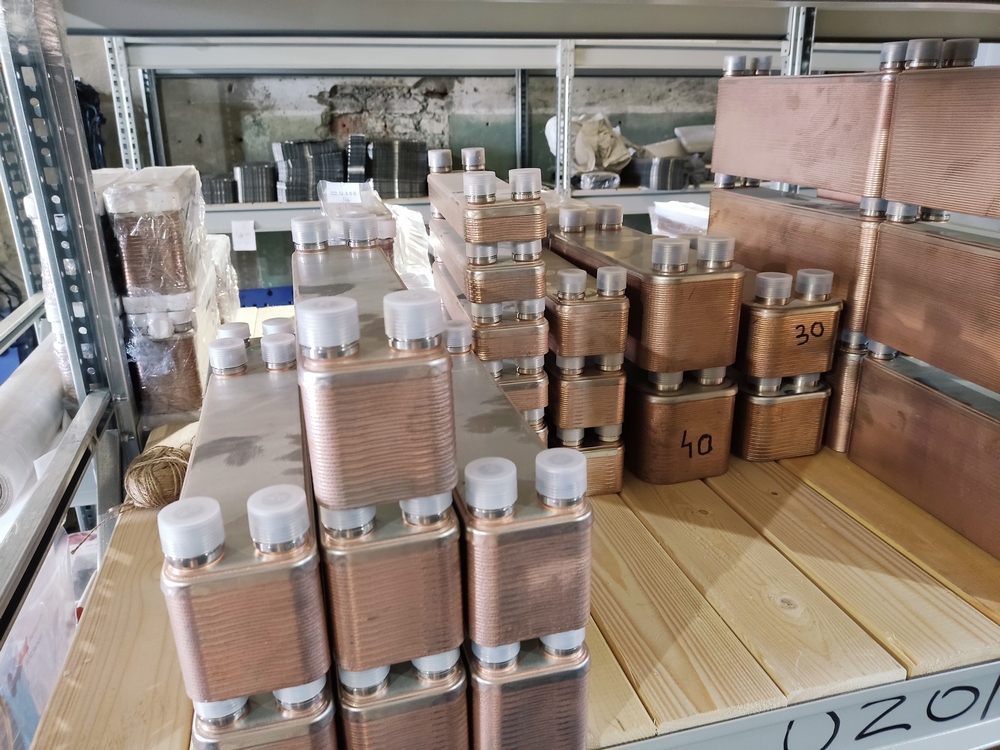

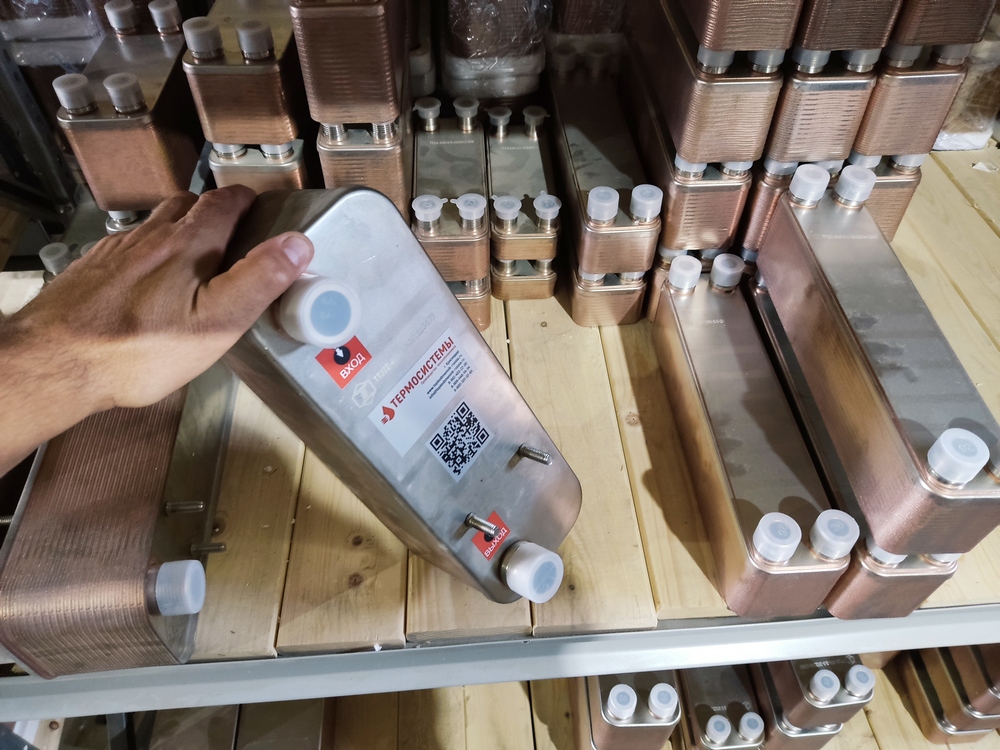

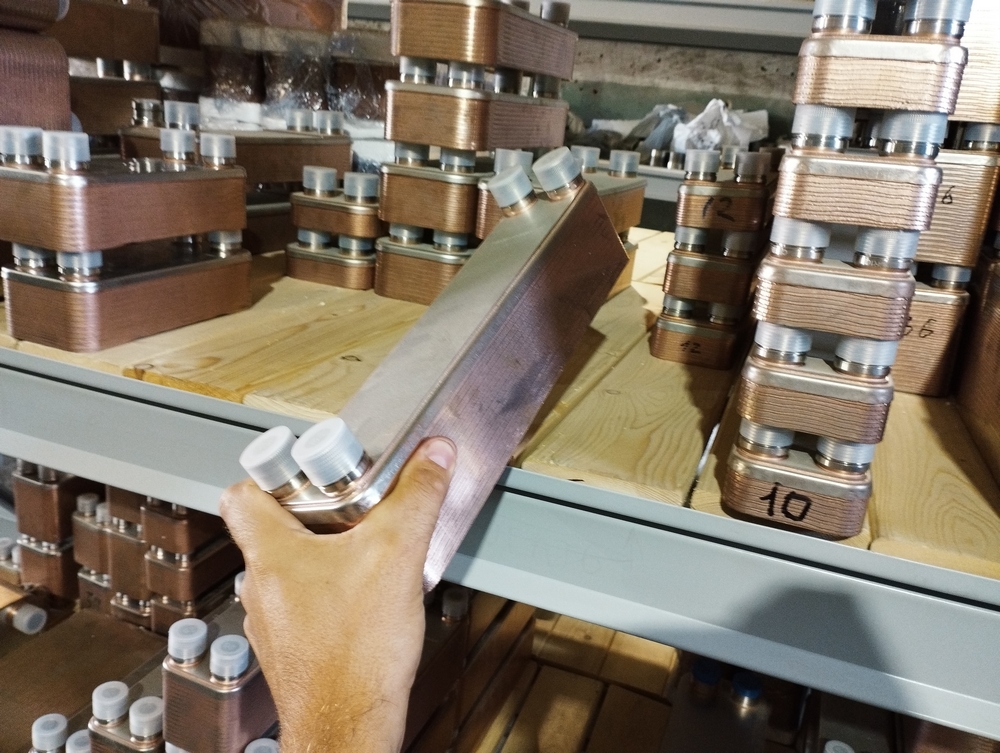

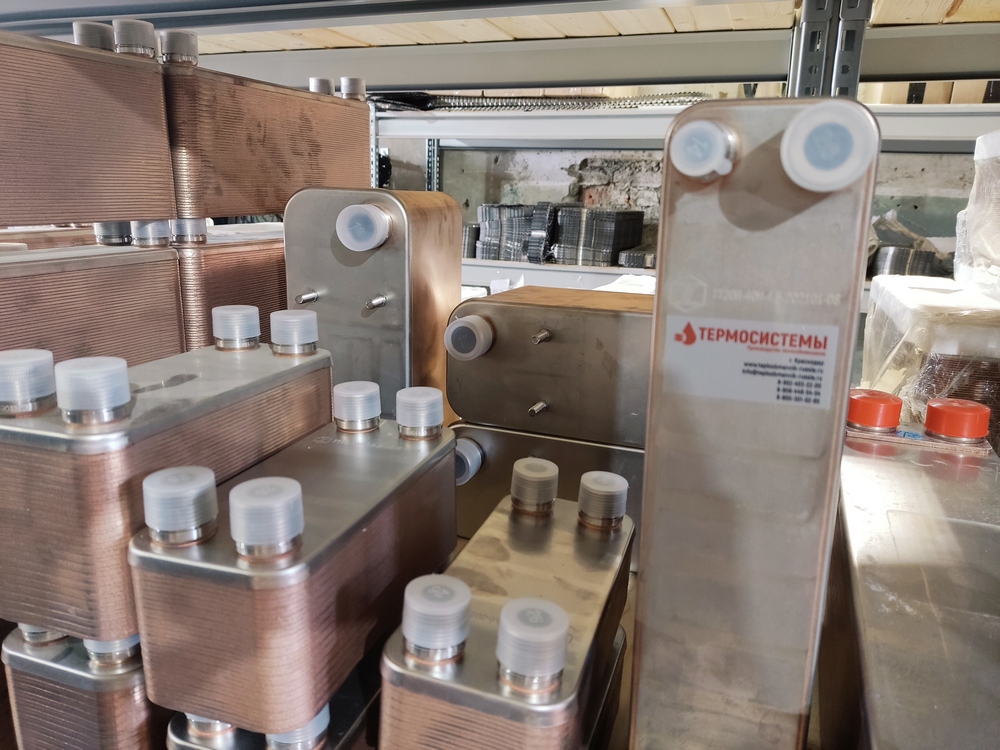

Параметры паяных теплообменников ТТ

Материал пластин Нержавеющая сталь AISI316L

Материал патрубков Нержавеющая сталь AISI304

Толщина пластин 0,4 мм

Рабочая температура от -196°С до 200°С

Max рабочее давление 30-45 бар

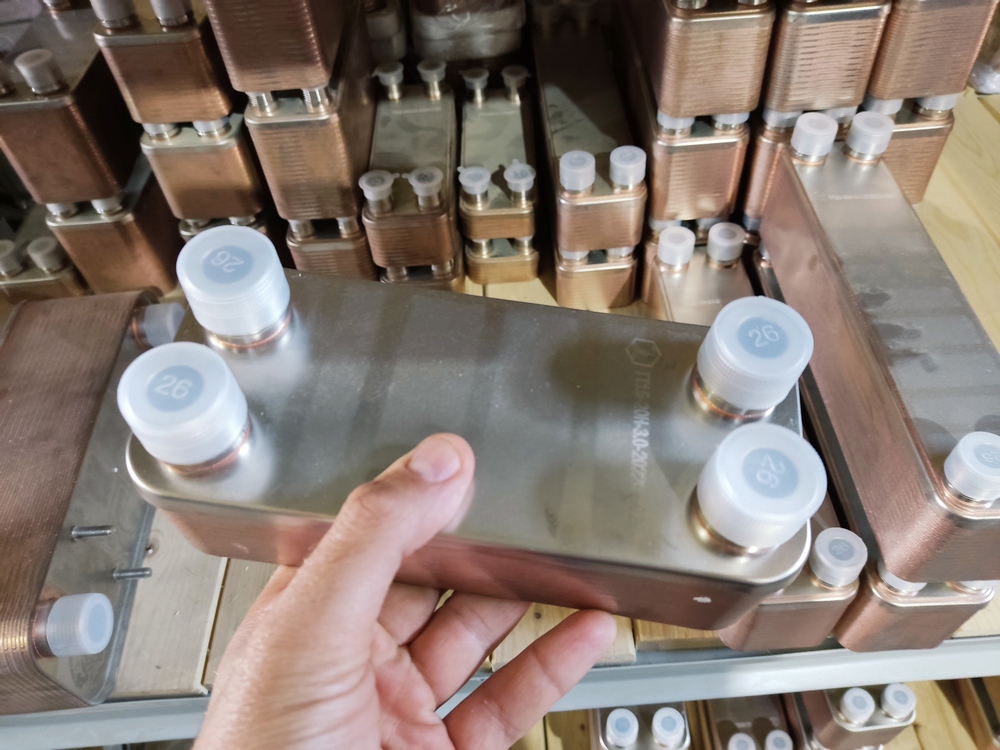

Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»

Паяные теплообменники ТТ — это надёжные устройства, которые доказали эффективность их использования в течение 12 лет в сложных условиях эксплуатации. Эти приборы характеризуются достоинствами:

Высокий коэффициент передачи тепла. Высокие теплопередающие качества прибора снижают затраты на ресурсы, которые использует источник тепла (газ, электричество, твердое топливо...)

Малые размеры прибора. Теплообменник легко поместить в коллекторном шкафу или специальной нише. Паяные аппараты меньше весят нежели разборные модели.

Высокие технические данные. Максимальное рабочее давление – 30 бар. Max рабочая температура – 225С, min рабочая температура (-196С).

Из-за высокой рабочей температуры паяные теплообменники можно применить в структурах, где нагревающим носителем выступает пар.

Теплообменники могут использоваться в виде испарителей и конденсаторов фреона в тепловых насосах

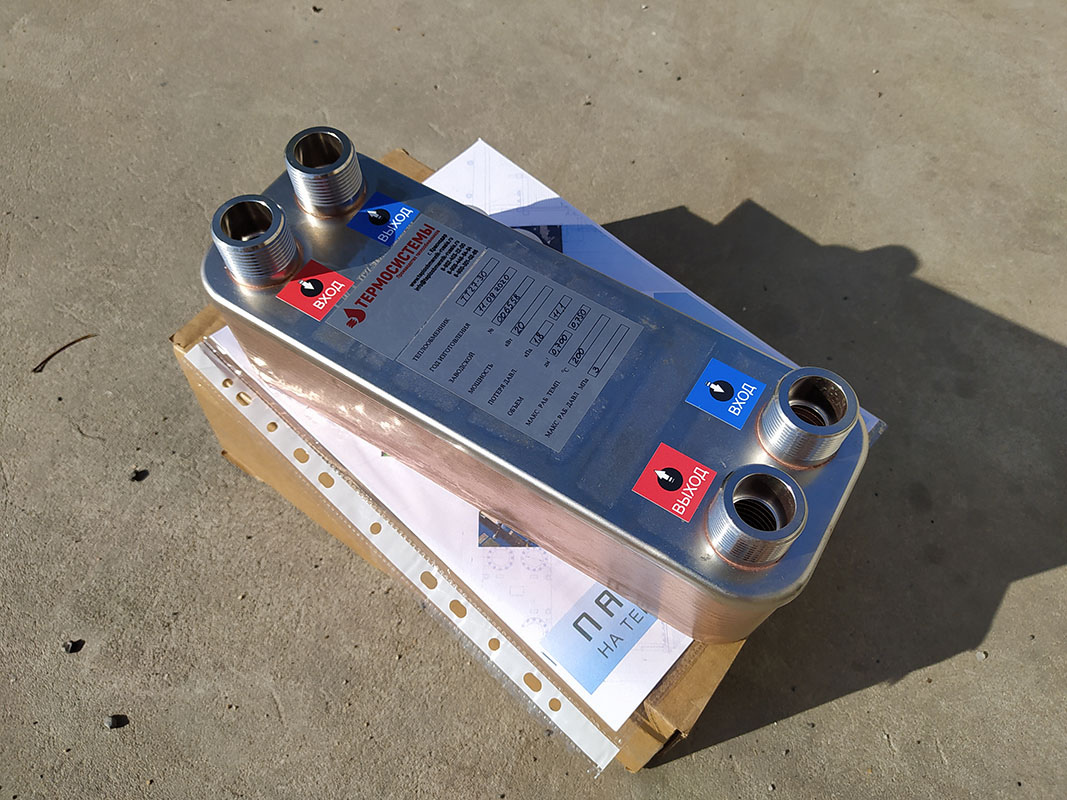

Патрубки со специальной наружной резьбой обеспечивают легкость присоединения теплообменника к инженерным сетям с применением типовых фитингов (американок, муфт..)

Структура теплообменника производится из марок нержавеющей стали, что повышает коррозийную устойчивость прибора.

Теплообменники можно использовать в конутрах с гликолями, антифризами, незамерзайками, тосолами и т.д.

Часто задаваемые вопросы

Какая мощность у теплообменников?

У нас вы можете купить приборы на любую мощность от 1 кВт. до 2 МВт.

Какой диаметр у патрубков?

У нас вы можете купить теплообменные аппараты с диаметрами патрубков от Ду15(1/2) до Ду200.

Какова площадь теплообмена?

Каждый из теплообменников имеет свою площадь теплообмена. Чем больше размеры прибора, тем больше в нём пакетов пластин, тем, соответственно, больше площадь теплообмена. Измеряют площадь теплообмена в м2. У нас вы можете купить теплообменники с площадью теплообмена от 0,14 м2 до 30 м2.

Какое максимальное рабочее давление и максимальная температура?

У нас вы можете купить устройства с максимальным рабочим давлением 30 бар, а некоторые модели – до 45 бар. Max температуры – 225С, min (-196С)

Что используется для спайки пластин?

При спайке пластин в пакеты берут тонкий лист меди.

Можно ли применять в теплообменнике антифризы, незамерзайки, гликоли, тосолы..?

Да. Паяные теплообменники прекрасно подходят для таких носителей.
