Паяные теплообменники ТТ для майнинга

Сегодня паяные теплообменники ТТ – это лучшее решение для структуры с жидкостным охлаждением майнинг-ферм. Эти приборы прекрасно решают проблему охлаждения иммерсионной жидкости за счет пластинчатого механизма и имеют низкое гидравлическое сопротивление. Вязкая иммерсионная жидкость быстро проходит по канальцам теплообменника.

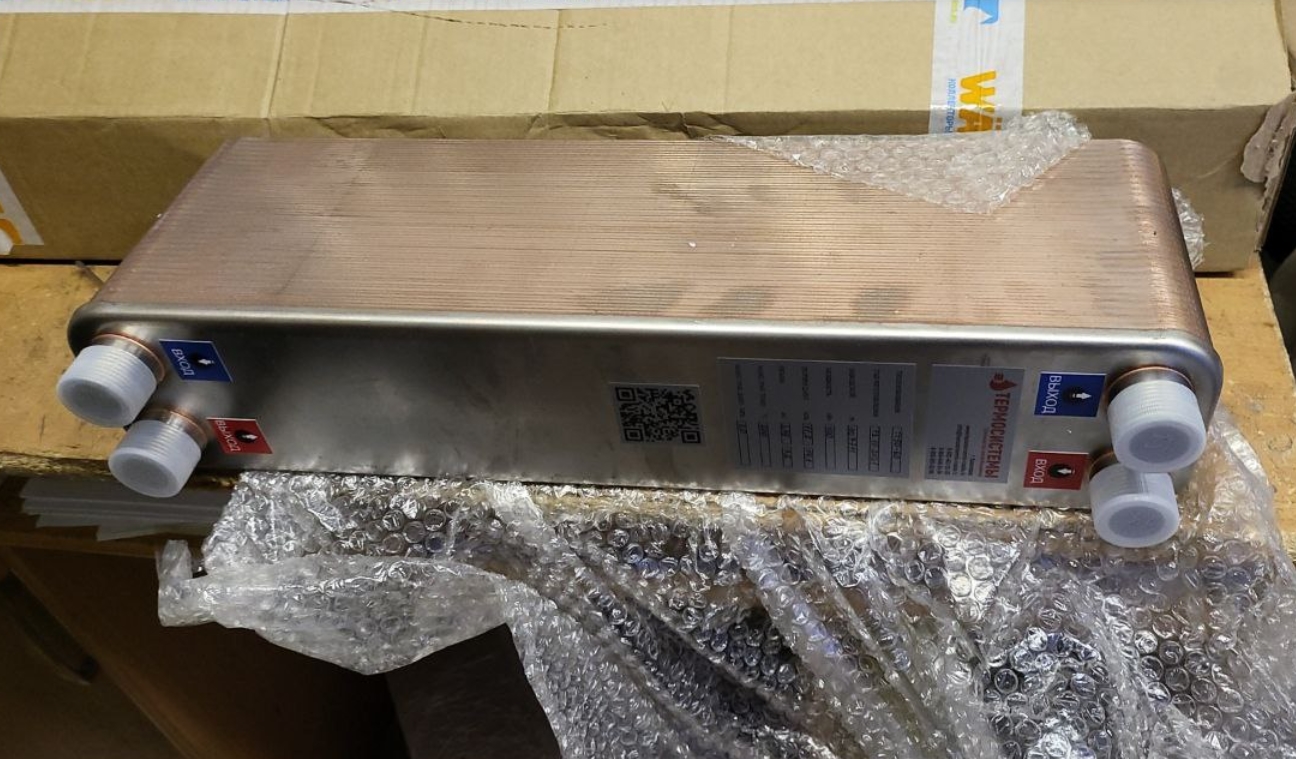

Механизм теплообменника устроен вокруг пакета пластин, что производят из специальной марки нержавеющей стали. В пакете пластины спаяны друг к другом медным припоем. Пластины взаимодействуют с одной стороны с нагревающим носителем, а с другой – с нагреваемым. Для этого у пластин есть специальные каналы. Каждый теплообменник имеет 4 патрубка. 2 – для подачи и обработки охладителя, другие 2 – для входа в контур нагреваемого носителя и выхода охлаждаемого.

Примеры расчёта теплообменников ТТ

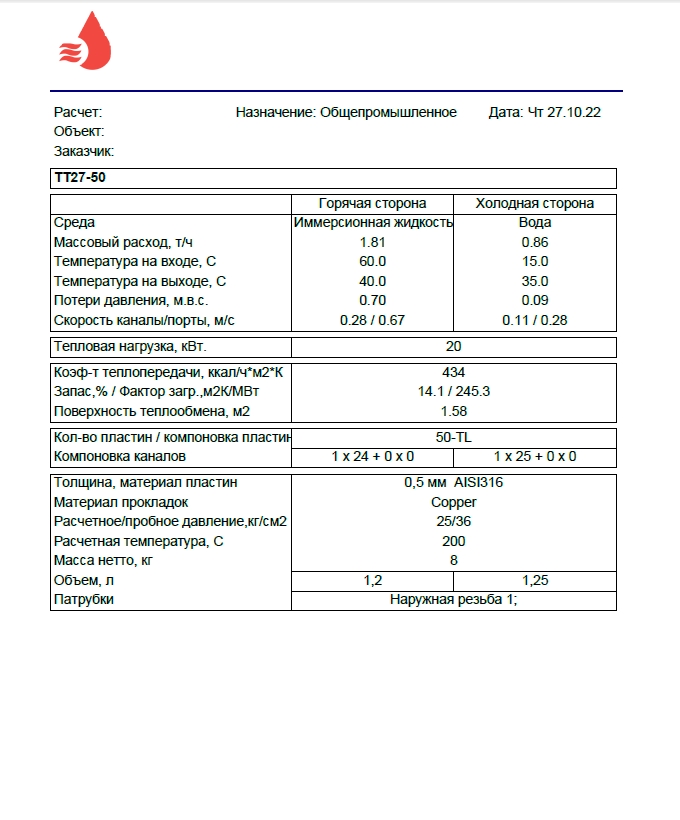

Пример расчёта теплообменника ТТ для структуры охлаждения майнинг-фермы

Пример расчёта паянойго теплообменника ТТ для структуры охлаждения майнинг-фермы, комплектующейся из шести асиков whatsminer M31S. Теплообменник рассчитан по характеристикам:

Мощность – 20 кВт.
Температура иммерсионной жидкости: снизить значения с 60С до 40С. В контейнер поступает уже охлажденная до 40С жидкость.
Носитель – вода с температурой 15С

По характеристикам специалисты рассчитали паяный теплообменник ТТ27-50. В нём 50 пластин, а площадь теплообмена – 1,35 м2.

Пример расчёта теплообменника ТТ для структуры охлаждения майнинг-фермы

Пример расчёта паяного теплообменника ТТ для структуры охлаждения майнинг-фермы, комплектующейся из десяти асиков S19. Теплообменник рассчитан по характеристикам:

Мощность – 40 кВт.
Температура иммерсионной жидкости: снизить значения с 60С до 40С. В контейнер приходит уже охлажденная 40С жидкость.
Носитель – вода с температурой 15С

По характеристикам специалисты рассчитали паяный теплообменник ТТ50-40. В нём 40 пластин, а площадь теплообмена – 2 м2.

Характеристики для расчёта теплообменника

Расчёт теплообменника можно сделать только в сертифицированном программном обеспечении

Характеристики нужны нашему инженеру, чтобы сделать расчёт:

Общая электрическая мощность по Асикам (кВт.)
Температура охлаждающего носителя
До какого значения нужно снизить температуру иммерсионной жидкости

Инженер сделает расчёт в течение 15 минут! Отправит его вместе с чертежом и коммерческим предложением, где пропишет цену и сроки доставки.

Параметры паяных теплообменников ТТ

Материал пластин Нержавеющая сталь AISI316L

Материал патрубков Нержавеющая сталь AISI304

Толщина пластин 0,4 мм

Рабочая температура от -196°С до 200°С

Max рабочее давление 30-45 бар

Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»

Паяные теплообменники ТТ — это надёжные устройства, которые доказали эффективность их использования в течение 12 лет в сложных условиях эксплуатации. Эти приборы характеризуются достоинствами:

Высокий коэффициент передачи тепла. Высокие теплопередающие качества прибора снижают затраты на ресурсы, которые использует источник тепла (газ, электричество, твердое топливо...)

Охлаждающий носитель и иммерсионная жидкость двигаются в противоположных направлениях вдоль всей площади пластин теплообменника по специальным канальцам. Это снижает температуру иммерсионной жидкости до нужного значения за один круг.

Малые размеры прибора. Теплообменник легко поместить в коллекторном шкафу или специальной нише. Паяные аппараты меньше весят нежели разборные модели.

Высокие технические данные. Максимальное рабочее давление – 30 бар. Max рабочая температура – 225С, min рабочая температура (-196С).

Из-за высокой рабочей температуры паяные теплообменники можно применить в структурах, где нагревающим носителем выступает пар.

Теплообменники могут использоваться в виде испарителей и конденсаторов фреона в тепловых насосах.

Патрубки со специальной наружной резьбой обеспечивают легкость присоединения теплообменника к инженерным сетям с применением типовых фитингов (американок, муфт..)

Структура теплообменника производится из марок нержавеющей стали, что повышает коррозийную устойчивость прибора.

Теплообменники можно использовать в конутрах с гликолями, антифризами, незамерзайками, тосолами и т.д.

Часто задаваемые вопросы

Какая мощность у теплообменников?

У нас вы можете купить приборы на любую мощность от 1 кВт. до 2 МВт.

Можно ли брать ваши теплообменники для иммерсионной жидкости?

Да, наши аппараты работают с вязкими средами, как например, иммерсионные жидкости.

Можно ли сделать расчёт теплообменника для структуры отопления от майнинга?

Да, можно. Нужно понимать, какая будет структура отопления – теплый пол или радиаторы. Такая задача весьма распространена, наши инженеры имеют опыт в комплектации теплообменниками таких объектов.

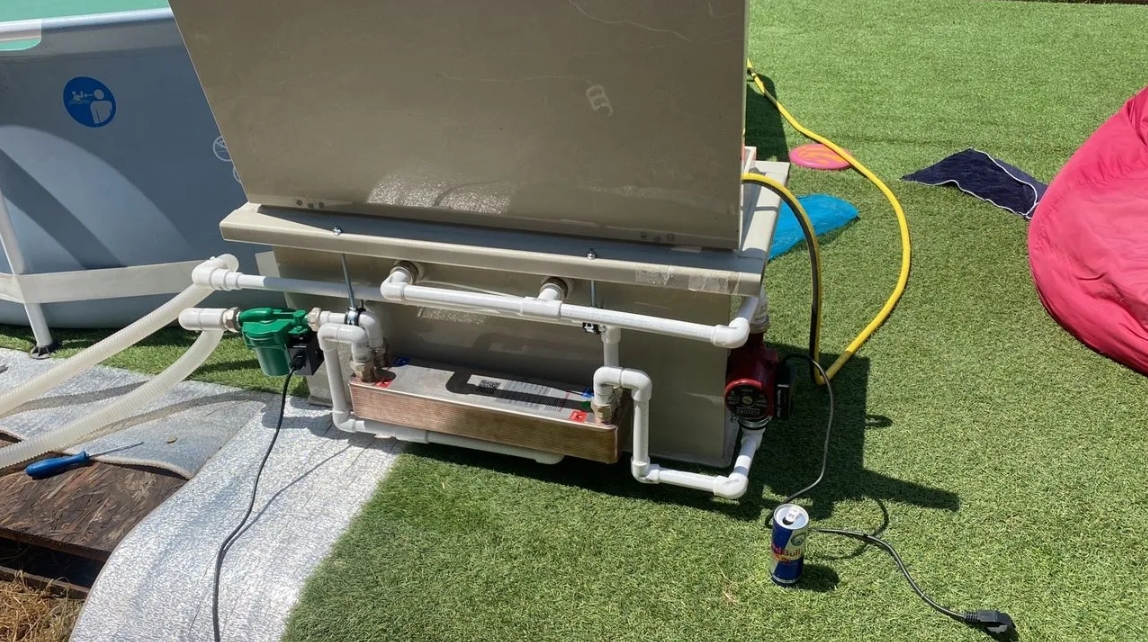

Можно ли при помощи теплообменника подогреть воду в бассейне от майнинг-фермы?

Да, можно. В такой структуре вода из бассейна выступит охлаждающим носителем, который будет подогреваться от иммерсионной жидкости. Наши инженеры имеют опыт в комплектации теплообменниками таких объектов.

Что лучше использовать в качестве охлаждающего носителя?

Вариантов несколько. Чем холоднее температура охлаждающего носителя, тем экономичнее выйдет теплообменник, поскольку ему нужна будет меньшая площадь теплопередачи и, соответственно, пластин в приборе будет меньше. Наши инженеры делают расчёт аппаратов для разных объектов – от воды из скважины до контуров отопления от майнинга.

Какой диаметр у патрубков?

У нас вы можете купить теплообменные аппараты с диаметрами патрубков от Ду15(1/2) до Ду200

Какова площадь теплообмена?

Каждый из теплообменников имеет свою площадь теплообмена. Чем больше размеры прибора, тем больше в нём пакетов пластин, тем, соответственно, больше площадь теплообмена. Измеряют площадь теплообмена в м2. У нас вы можете купить теплообменники с площадью теплообмена от 0,14 м2 до 30 м2.

Какое максимальное рабочее давление и максимальная температура?

У нас вы можете купить устройства с максимальным рабочим давлением 30 бар, а некоторые модели – до 45 бар. Max температуры – 225С, min (-196С)

Что используется для спайки пластин?

При спайке пластин в пакеты берут тонкий лист меди.

Видеоотзывы

Паяные теплообменники для теплового пункта (системы отопления и ГВС). Видео отзыв!

Паяный Теплообменник TT50-70

Теплообменник ТТ14-30-4,5 в составе теплового насоса. Рабочие среды: фреон 410 - пропиленгликоль

Паяный теплообменник ТТ27-40 для системы Вентиляции. Мощность - 65 кВт. Отзыв заказчика!

Паяный Теплообменник TT27-40

Паяный теплообменник ТТ50-20, мощность 60 кВт для системы снеготаяния на автомойке.

Паяный Теплообменник TT50-20

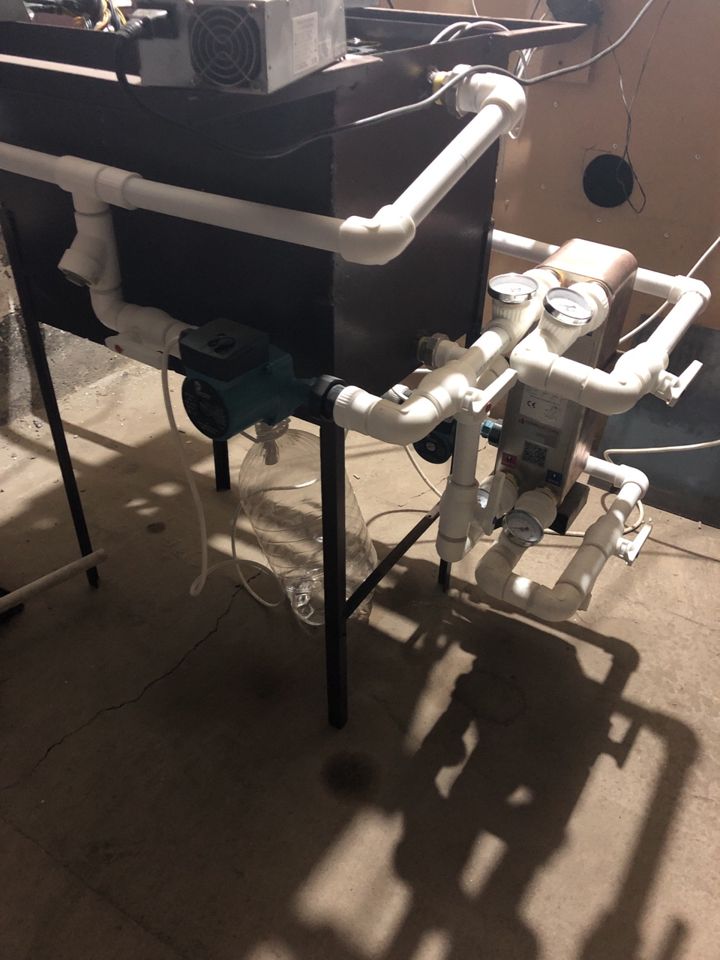

Паяный теплообменник ТТ50-60 для майнинга. 55 кВт. Отзыв заказчика!

Паяный теплообменник ТТ27-30 для системы ГВС. Отзыв Заказчика!

Паяный Теплообменник TT27-30

Паяный теплообменник ТТ27-10 для системы отопления. Мощность 5 кВт. Отзыв заказчика!

Паяный Теплообменник TT27-10

Теплообменник ТТ20-20 для теплых полов. Площадь теплого пола - 70 м2. Отзыв Заказчика!

Паяный Теплообменник TT20-20

Паяный Теплообменник ТТ50-40 для охлаждения иммерсионной жидкости. Асиков L3+

Паяный Теплообменник TT50-40

Паяный теплообменник для системы теплых полов. Модель ТТ27-30. Отзыв Заказчика!

Паяный Теплообменник TT27-30
