Паяные теплообменники ТТ для подогрева бассейна

Для подогрева воды в бассейне нужен теплообменник с высокими свойствами передачи тепла. Он необходим, чтобы подогреть большой объем воды за минимальное время. Такими качествами обладают паяные пластинчатые приборы, которые с высокоэффективно подогревают воду с помощью тонких нержавеющих пластин. Теплообменники изготавливают из нержавеющей стали, что позволяет им защититься от действия химических добавок, что находятся в составе воды в бассейне.

Механизм теплообменника устроен вокруг пакета пластин, что производят из специальной марки нержавеющей стали. В пакете пластины спаяны друг к другом медным припоем. Пластины взаимодействуют с одной стороны с нагревающим носителем, а с другой – с нагреваемым. Для этого у пластин есть специальные каналы. Каждый теплообменник имеет 4 патрубка. 2 – для подачи и обработки охладителя, другие 2 – для входа в контур нагреваемого носителя и выхода охлаждаемого.

Примеры расчёта теплообменников ТТ

Пример расчёта теплообменника для подогрева бассейна

Теплообменник подогревает воду в открытом бассейне объемом 15 м3. Теплообменник рассчитан по характеристикам:

Мощность – 15 кВт.
Температура нагревающего носителя, поступающего от газового котла – 70С.
Температура в бассейне – увеличиваем с 25С до 28С. Вода с температурой 28С протекает в бассейн.
Вид носителей – вода.

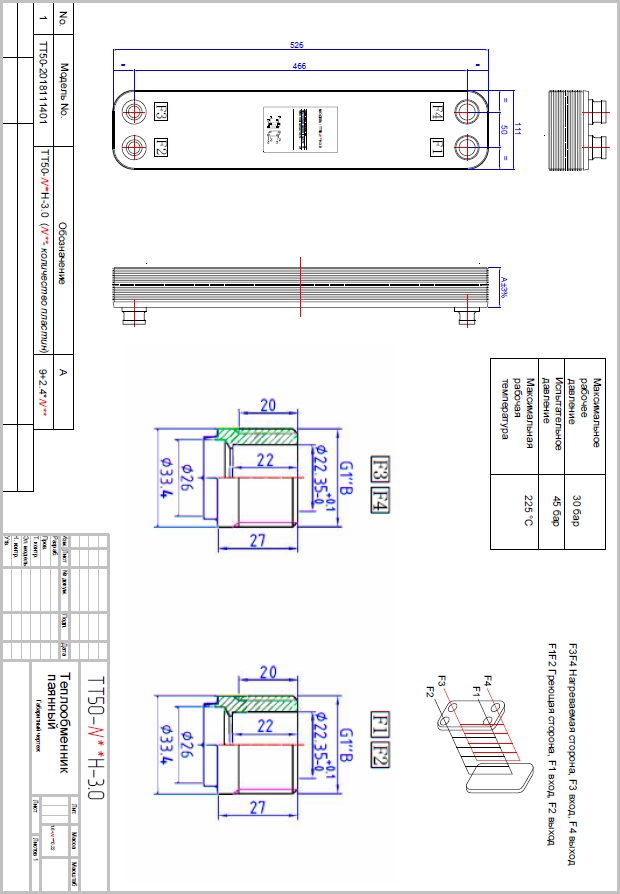

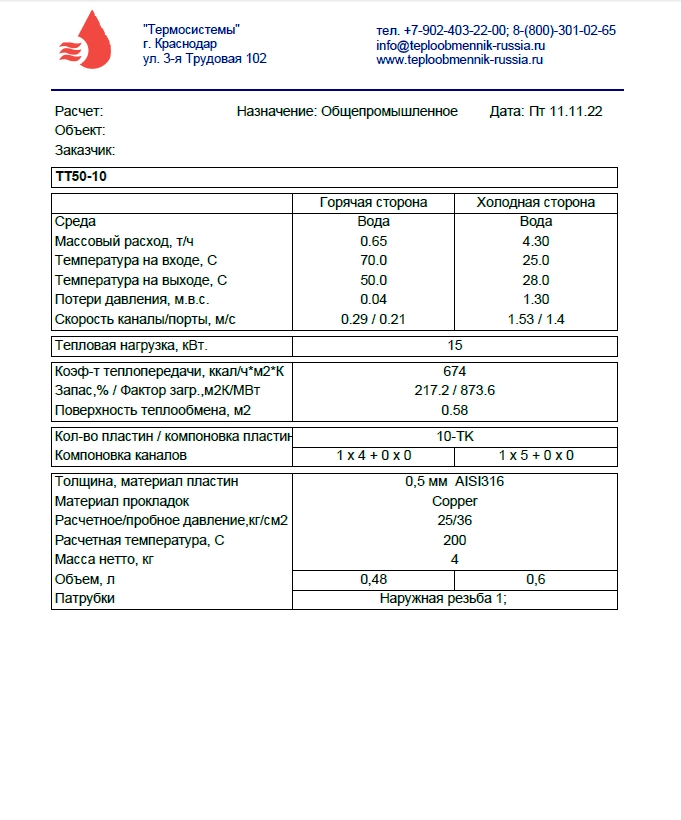

По характеристикам специалисты рассчитали паяный теплообменник ТТ50-10. В нём 10 пластин, а площадь теплообмена – 0,5 м2.

Пример расчёта теплообменника для подогрева бассейна

Теплообменник подогревает воду в открытом бассейне объемом 30 м3. Теплообменник рассчитан по характеристикам:

Мощность – 15 кВт.
Температура нагревающего носителя, поступающего от газового котла – 70С.
Температура воды в бассейне – увеличиваем с 25С до 28С. Вода с температурой 28С поступает в бассейн.
Вид носителей – вода.

По характеристикам специалисты рассчитали паяный теплообменник ТТ50-20. В нём 20 пластин, а площадь теплообмена – 1 м2.

Характеристики для расчёта теплообменника

Расчёт теплообменника можно сделать только в сертифицированном программном обеспечении

Характеристики нужны нашему инженеру, чтобы сделать расчёт:

Мощность теплообменника (кВт.) или объем бассейна в м3
Температура нагревающего носителя.
Место нахождения бассейна – открытый или закрытый
До какой температуры нужно нагреть воду в бассейне

Инженер сделает расчёт в течение 15 минут! Отправит его вместе с чертежом и коммерческим предложением, где пропишет цену и сроки доставки.

Параметры паяных теплообменников ТТ

Материал пластин Нержавеющая сталь AISI316L

Материал патрубков Нержавеющая сталь AISI304

Толщина пластин 0,4 мм

Рабочая температура от -196°С до 200°С

Max рабочее давление 30-45 бар

Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»

Паяные теплообменники ТТ — это надёжные устройства, которые доказали эффективность их использования в течение 12 лет в сложных условиях эксплуатации. Эти приборы характеризуются достоинствами:

Высокий коэффициент передачи тепла. Высокие теплопередающие качества прибора снижают затраты на ресурсы, которые использует источник тепла (газ, электричество, твердое топливо...)

Малые размеры прибора. Теплообменник легко поместить в коллекторном шкафу или специальной нише. Паяные аппараты меньше весят нежели разборные модели.

Высокие технические данные. Максимальное рабочее давление – 30 бар. Max рабочая температура – 225С, min рабочая температура (-196С).

Из-за высокой рабочей температуры паяные теплообменники можно применить в структурах, где нагревающим носителем выступает пар.

Теплообменники могут использоваться в виде испарителей и конденсаторов фреона в тепловых насосах.

Патрубки со специальной наружной резьбой обеспечивают легкость присоединения теплообменника к инженерным сетям с применением типовых фитингов (американок, муфт..)

Структура теплообменника производится из марок нержавеющей стали, что повышает коррозийную устойчивость прибора.

Теплообменники можно использовать в конутрах с гликолями, антифризами, незамерзайками, тосолами и т.д.

Часто задаваемые вопросы

Какая мощность у теплообменников?

У нас вы можете купить приборы на любую мощность от 1 кВт. до 2 МВт.

Возможно ли применить паяный теплообменник для подогрева бассейна?

Да, возможно.

Какой теплообменник выгоднее по цене при одинаковой мощности – разборный или паяный?

Выгоднее в цене – паяный. Но стоит отметить, что последующее обслуживание разборного прибора, а именно промывка, будет намного проще, чем у паяного.

Какой диаметр у патрубков?

У нас вы можете купить теплообменные аппараты с диаметрами патрубков от Ду15(1/2) до Ду200.

Какова площадь теплообмена?

Каждый из теплообменников имеет свою площадь теплообмена. Чем больше размеры прибора, тем больше в нём пакетов пластин, тем, соответственно, больше площадь теплообмена. Измеряют площадь теплообмена в м2. У нас вы можете купить теплообменники с площадью теплообмена от 0,14 м2 до 30 м2.

Какое максимальное рабочее давление и максимальная температура?

У нас вы можете купить устройства с максимальным рабочим давлением 30 бар, а некоторые модели – до 45 бар. Max температуры – 225С, min (-196С)

Что используется для спайки пластин?

При спайке пластин в пакеты берут тонкий лист меди.

Можно ли применять в теплообменнике антифризы, незамерзайки, гликоли, тосолы..?

Да. Паяные теплообменники прекрасно подходят для таких носителей.
