Паяные теплообменники ТТ для работы с высокотемпературными средами

При работе в структурах с носителями высокой температуры, например, с паром, прекрасным решением станет использование паяного теплообменника ТТ. У этих приборов нет в механизме уплотнений, как у разборных вариаций. Пластины в паяном теплообменнике спаяны между собой с помощью медного припоя, благодаря чему могут переносить высокие температуры до 225С. Эти аппараты также поддерживают работу при высоком давлении до 45 бар.

Механизм теплообменника устроен вокруг пакета пластин, что производят из специальной марки нержавеющей стали. В пакете пластины спаяны друг к другом медным припоем. Пластины взаимодействуют с одной стороны с нагревающим носителем, а с другой – с нагреваемым. Для этого у пластин есть специальные каналы. Каждый теплообменник имеет 4 патрубка. 2 – для подачи и обработки охладителя, другие 2 – для входа в контур нагреваемого носителя и выхода охлаждаемого.

Примеры расчёта теплообменников ТТ

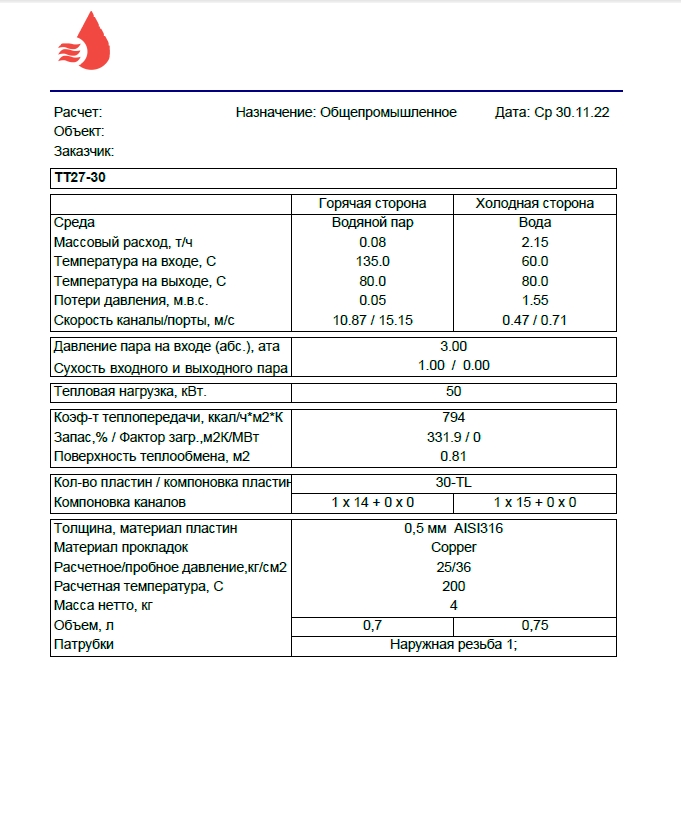

Пример расчёта теплообменника для структуры отопления жилого здания

Расчётная площадь отопления – 500 м2. Теплообменник рассчитан по характеристикам:

Мощность – 50 кВт.
Нагревающий носитель – пар. Температура пара на входе в установку – 135С, на выходе конденсат – 80С
Внутренний носитель системы отопления нагреваем с 60С до 80С. Носитель с температурой 80С поступает в приборы отопления (радиаторы)
Вид носителей – пар и вода

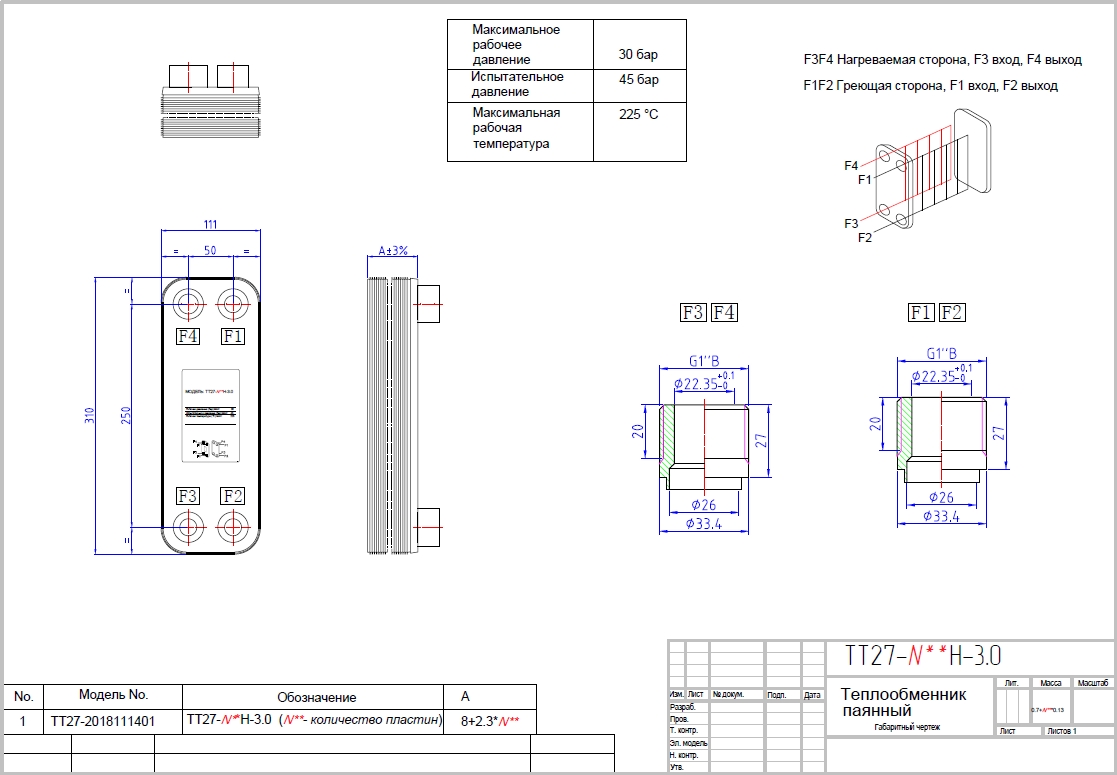

По характеристикам специалисты рассчитали паяный теплообменник ТТ27-30. В нём 30 пластин, а площадь теплообмена – 0,81 м2.

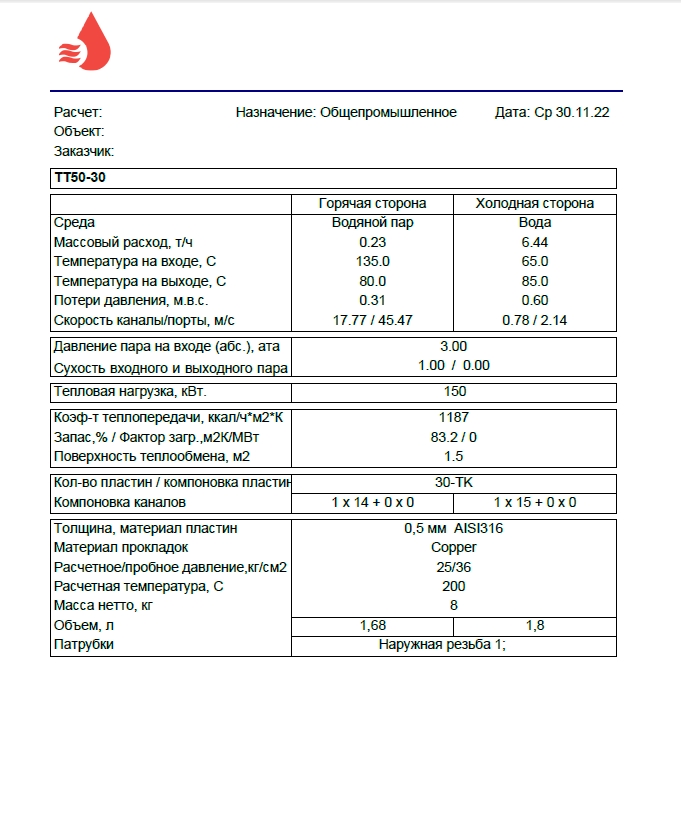

Пример расчёта теплообменника для структуры промышленного здания

Отапливаемая площадь – 1200 м2. Теплообменник рассчитан по характеристикам:

Мощность – 135 кВт.
Нагревающий носитель – пар. Температура пара на входе в установку – 135С, на выходе конденсат – 80С
Внутренний носитель системы отопления нагреваем с 65С до 85С. Носитель с температурой 85С поступает в приборы отопления (радиаторы)
Вид носителей – пар и вода

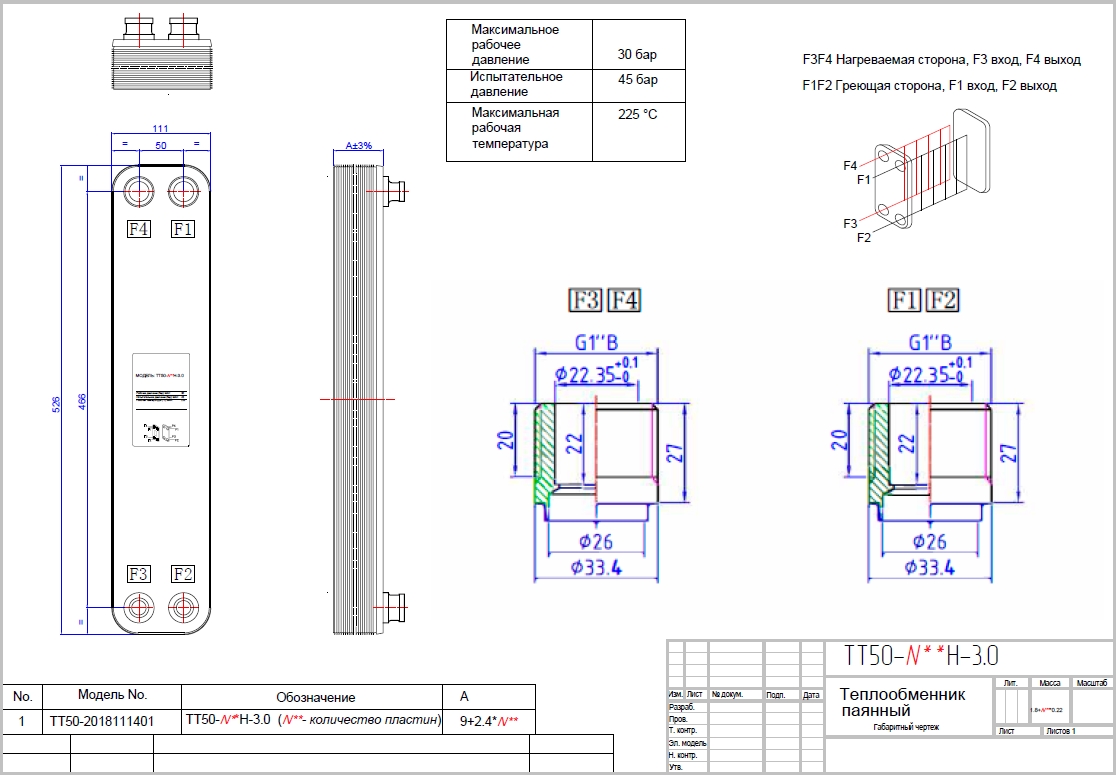

По характеристикам специалисты рассчитали паяный теплообменник ТТ50-30. В нём 30 пластин, а площадь теплообмена – 1,5 м2.

Необходим расчет теплообменника?

Или сомневаетесь в выборе товара, способах оплаты и доставки? Мы вам поможем! Просто оставьте заявку.

Евгений

Инженер Termosystems

Оставить заявку

Характеристики для расчёта теплообменника

Расчёт теплообменника можно сделать только в сертифицированном программном обеспечении

Характеристики нужны нашему инженеру, чтобы сделать расчёт:

Мощность теплообменника (кВт.) или расход одного из носителей
Температура нагревающего носителя (пара)
До какой температуры нужно подогреть внутренний носитель

Инженер сделает расчёт в течение 15 минут! Отправит его вместе с чертежом и коммерческим предложением, где пропишет цену и сроки доставки.

Параметры паяных теплообменников ТТ

Материал пластин Нержавеющая сталь AISI316L

Материал патрубков Нержавеющая сталь AISI304

Толщина пластин 0,4 мм

Рабочая температура от -196°С до 200°С

Max рабочее давление 30-45 бар

Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»

Паяные теплообменники ТТ — это надёжные устройства, которые доказали эффективность их использования в течение 12 лет в сложных условиях эксплуатации. Эти приборы характеризуются достоинствами:

Высокий коэффициент передачи тепла. Высокие теплопередающие качества прибора снижают затраты на ресурсы, которые использует источник тепла (газ, электричество, твердое топливо...)

Малые размеры прибора. Теплообменник легко поместить в коллекторном шкафу или специальной нише. Паяные аппараты меньше весят нежели разборные модели.

Высокие технические данные. Максимальное рабочее давление – 30 бар. Max рабочая температура – 225С, min рабочая температура (-196С).

Из-за высокой рабочей температуры паяные теплообменники можно применить в структурах, где нагревающим носителем выступает пар.

Теплообменники могут использоваться в виде испарителей и конденсаторов фреона в тепловых насосах.

Патрубки со специальной наружной резьбой обеспечивают легкость присоединения теплообменника к инженерным сетям с применением типовых фитингов (американок, муфт..)

Структура теплообменника производится из марок нержавеющей стали, что повышает коррозийную устойчивость прибора.

Теплообменники можно использовать в конутрах с гликолями, антифризами, незамерзайками, тосолами и т.д.

Часто задаваемые вопросы

Какая мощность у теплообменников?

У нас вы можете купить приборы на любую мощность от 1 кВт. до 2 МВт.

Какой диаметр у патрубков?

У нас вы можете купить теплообменные аппараты с диаметрами патрубков от Ду15(1/2) до Ду200.

Какова площадь теплообмена?

Каждый из теплообменников имеет свою площадь теплообмена. Чем больше размеры прибора, тем больше в нём пакетов пластин, тем, соответственно, больше площадь теплообмена. Измеряют площадь теплообмена в м2. У нас вы можете купить теплообменники с площадью теплообмена от 0,14 м2 до 30 м2.

Какое максимальное рабочее давление и максимальная температура?

У нас вы можете купить устройства с максимальным рабочим давлением 30 бар, а некоторые модели – до 45 бар. Max температуры – 225С, min (-196С).

Что используется для спайки пластин?

При спайке пластин в пакеты берут тонкий лист меди.

Можно ли применять в теплообменнике антифризы, незамерзайки, гликоли, тосолы..?

Да. Паяные теплообменники прекрасно подходят для таких носителей.
