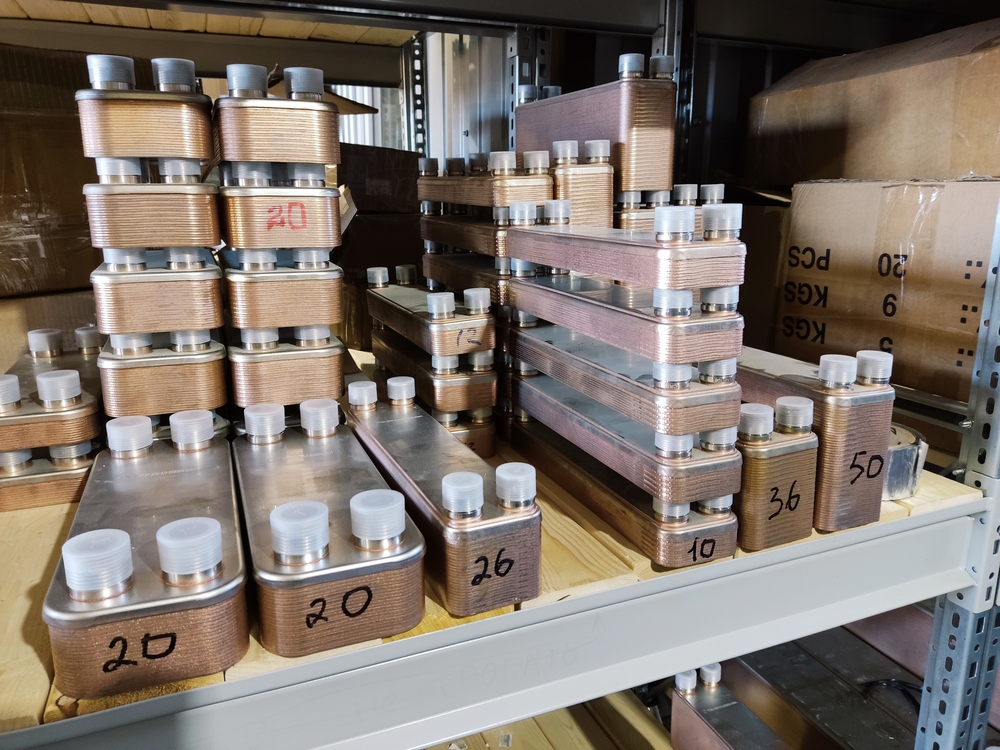

Паяные теплообменники ТТ для систем снеготаяния

Если нужен эффективная структура снеготаяния, то для её работы необходим паяный теплообменник. Его основная функция – перенос тепла от нагревающего носителя к нагреваемому (антифризу). Подогретый антифриз идёт в пучок труб, которые расположены в бетонной подушке, что и подогревает пласт бетона до положительной температуры. Паяный теплообменник ТТ будет прекрасным решением для таких структур. Эти приборы имеют высокую безопасность и продуктивность, а также могут работать с высоким давлением до 30 бар и могут применяться для работы с гликолями (антифризами).

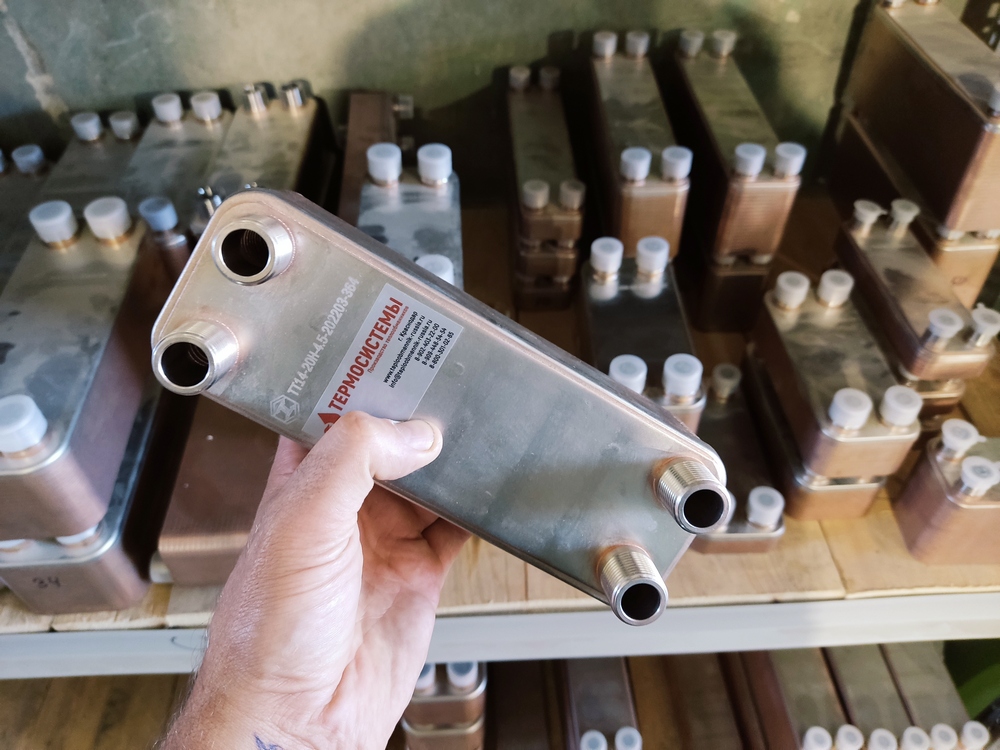

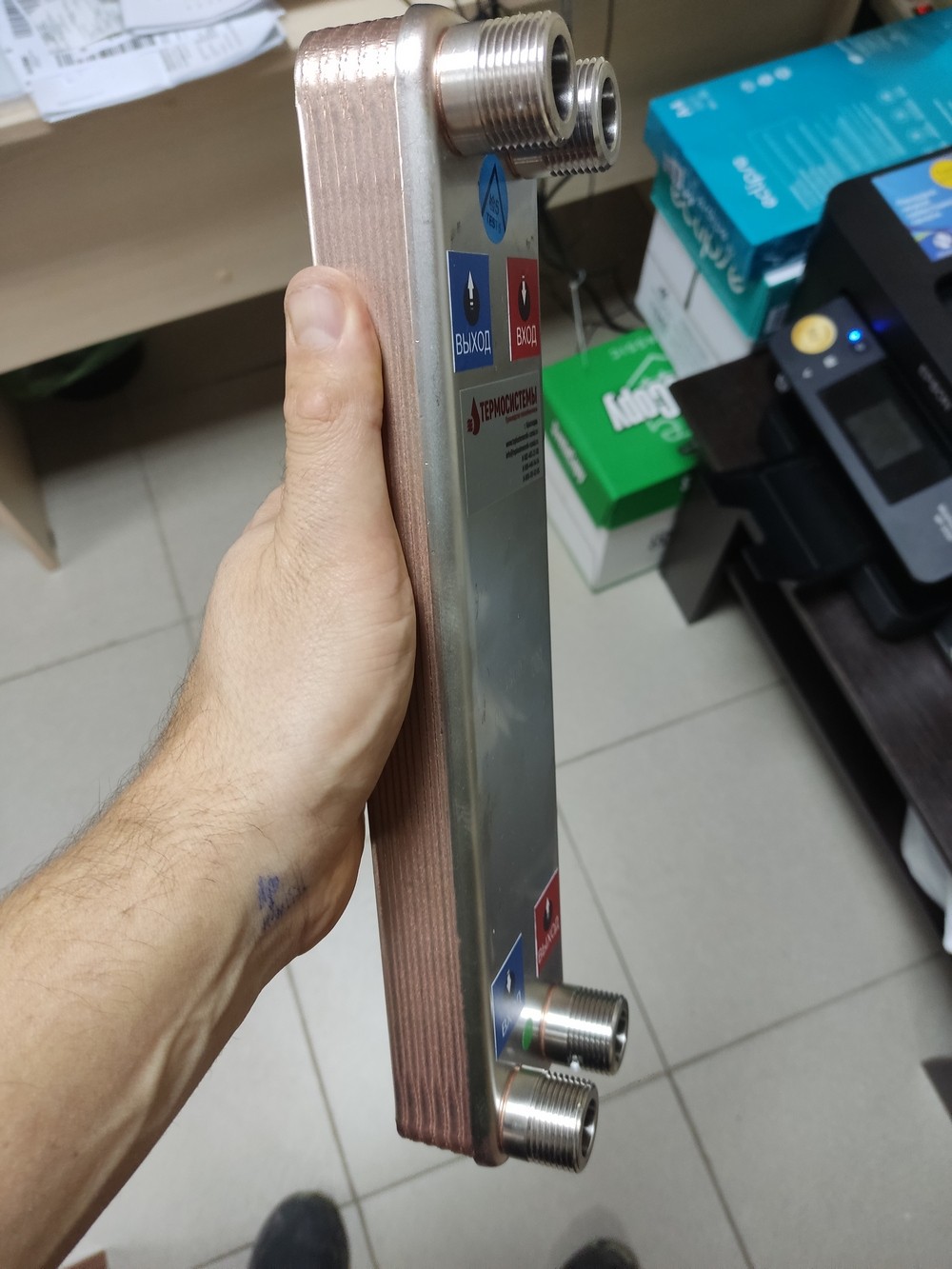

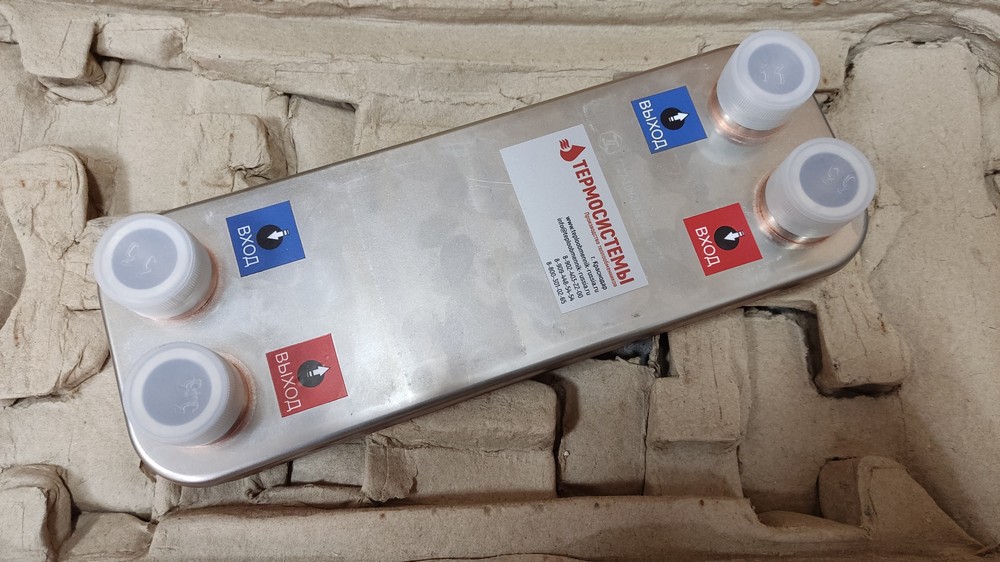

Механизм теплообменника устроен вокруг пакета пластин, что производят из специальной марки нержавеющей стали. В пакете пластины спаяны друг к другом медным припоем. Пластины взаимодействуют с одной стороны с нагревающим носителем, а с другой – с нагреваемым. Для этого у пластин есть специальные каналы. Каждый теплообменник имеет 4 патрубка. 2 – для подачи и обработки охладителя, другие 2 – для входа в контур нагреваемого носителя и выхода охлаждаемого.

Примеры расчёта теплообменников ТТ

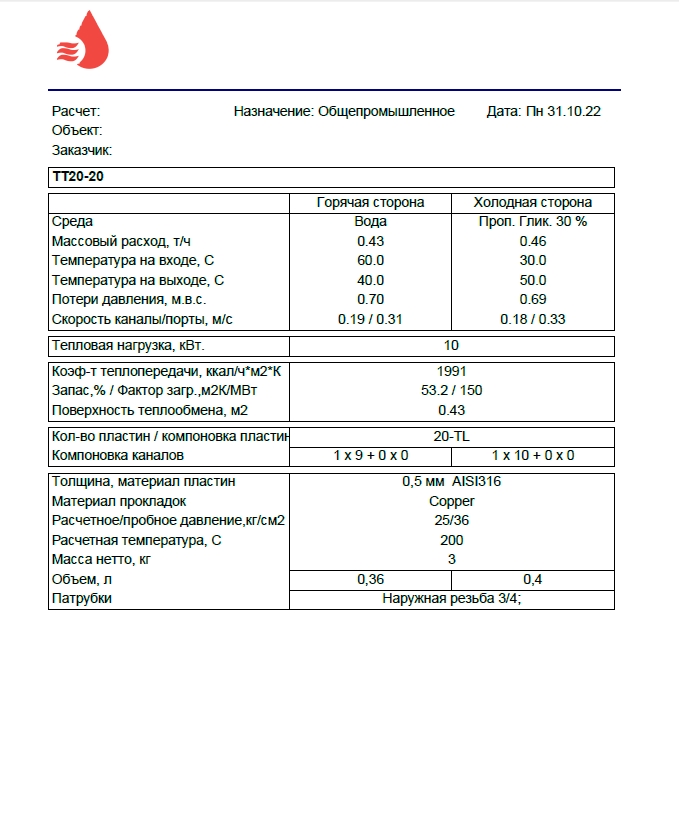

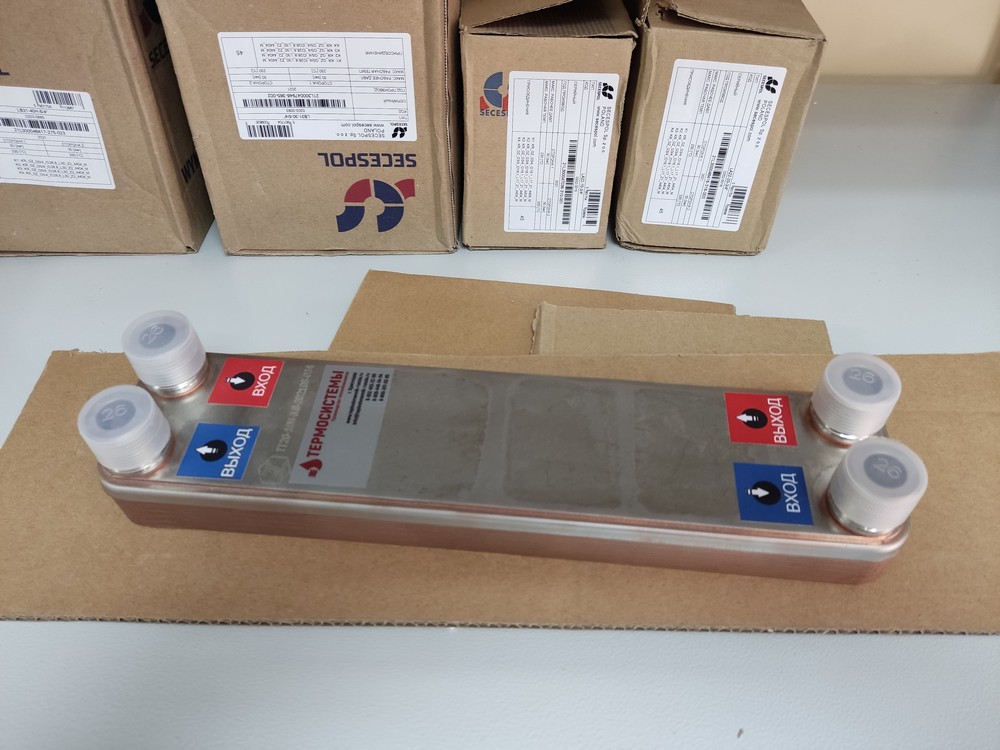

Пример расчёта теплообменника для структуры снеготаяния

Поверхность подогреваемой бетонной площадки – 28 м2. Теплообменник рассчитан по характеристикам:

Мощность – 10 кВт. (при расчёте берём, что для 1 м2 площади снеготаяния необходима 350 Вт. Мощности)
Температура нагревающего носителя, поступающего от газового котла – 60С
Внутренний носитель системы антифриза прогреваем с 30С до 50С. Носитель с температурой 50С поступает в трубный пучок контура снеготаяния.
Нагревающий носитель – вода; нагреваемый носитель – гликоль 30% (антифриз)

По характеристикам специалисты рассчитали паяный теплообменник ТТ20-20. В нём 20 пластин, а площадь теплообмена – 0,4 м2.

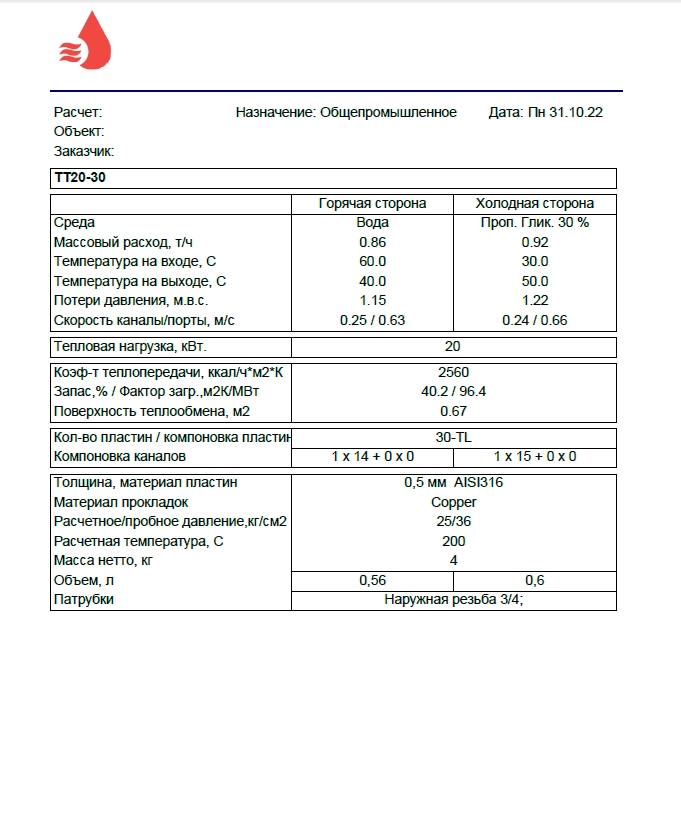

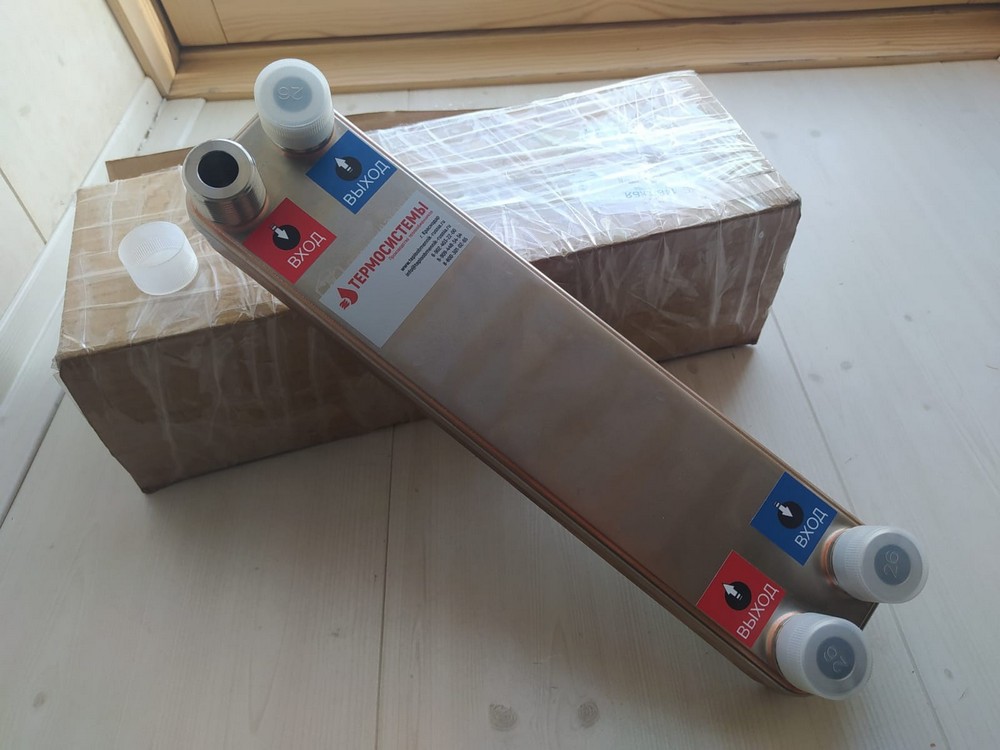

Пример расчёта теплообменника для структуры снеготаяния

Поверхность подогреваемой бетонной площадки – 56 м2. Теплообменник рассчитан по характеристикам:

Мощность – 20 кВт. (при расчёте берём, что для 1 м2 площади снеготаяния необходима 350 Вт. Мощности)
Температура нагревающего носителя, поступающего от газового котла – 60С
Внутренний носитель системы антифриза прогреваем с 30С до 50С. Носитель с температурой 50С поступает в трубный пучок контура снеготаяния.
Нагревающий носитель – вода; нагреваемый носитель – гликоль 30% (антифриз)

По характеристикам специалисты рассчитали паяный теплообменник ТТ20-30. В нём 30 пластин, а площадь теплообмена – 0,6 м2.

Характеристики для расчёта теплообменника

Расчёт теплообменника можно сделать только в сертифицированном программном обеспечении

Характеристики нужны нашему инженеру, чтобы сделать расчёт:

Мощность теплообменника (кВт.) или размер подогреваемой площади снеготаяния (м2)
Температура нагревающего носителя
До какой температуры нужно нагреть внутренний носитель, который поступает в структуру снеготаяния

Инженер сделает расчёт в течение 15 минут! Отправит его вместе с чертежом и коммерческим предложением, где пропишет цену и сроки доставки.

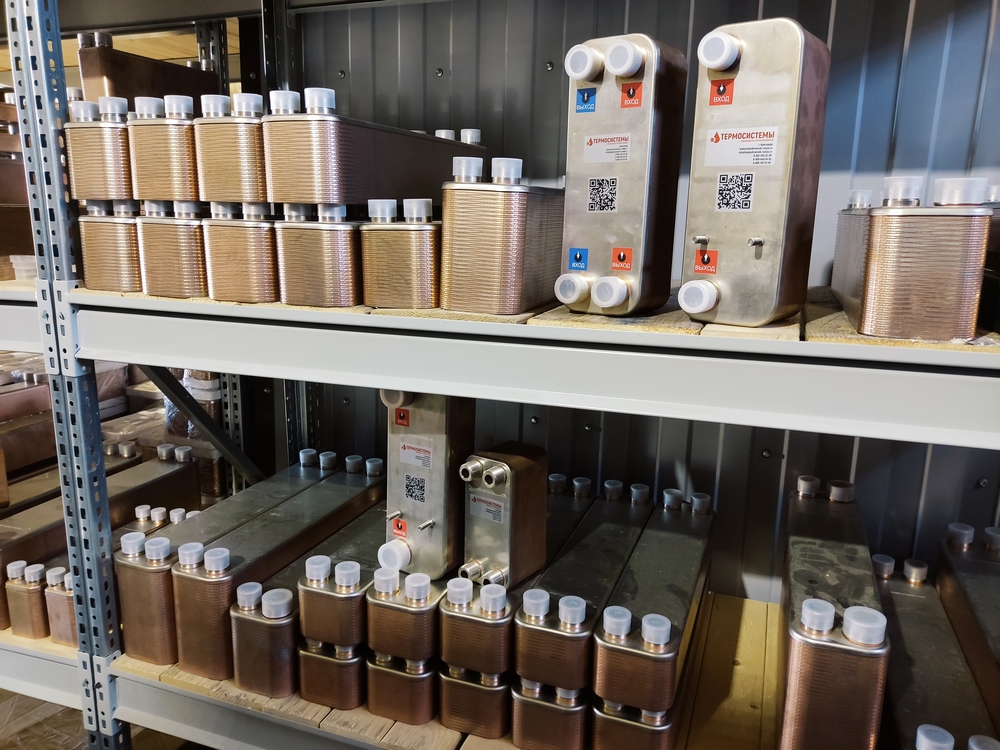

Параметры паяных теплообменников ТТ

Материал пластин Нержавеющая сталь AISI316L

Материал патрубков Нержавеющая сталь AISI304

Толщина пластин 0,4 мм

Рабочая температура от -196°С до 200°С

Max рабочее давление 30-45 бар

Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»

Паяные теплообменники ТТ — это надёжные устройства, которые доказали эффективность их использования в течение 12 лет в сложных условиях эксплуатации. Эти приборы характеризуются достоинствами:

Высокий коэффициент передачи тепла. Высокие теплопередающие качества прибора снижают затраты на ресурсы, которые использует источник тепла (газ, электричество, твердое топливо...)

Малые размеры прибора. Теплообменник легко поместить в коллекторном шкафу или специальной нише. Паяные аппараты меньше весят нежели разборные модели.

Высокие технические данные. Максимальное рабочее давление – 30 бар. Max рабочая температура – 225С, min рабочая температура (-196С).

Из-за высокой рабочей температуры паяные теплообменники можно применить в структурах, где нагревающим носителем выступает пар.

Теплообменники могут использоваться в виде испарителей и конденсаторов фреона в тепловых насосах.

Патрубки со специальной наружной резьбой обеспечивают легкость присоединения теплообменника к инженерным сетям с применением типовых фитингов (американок, муфт..)

Структура теплообменника производится из марок нержавеющей стали, что повышает коррозийную устойчивость прибора.

Теплообменники можно использовать в конутрах с гликолями, антифризами, незамерзайками, тосолами и т.д.

Часто задаваемые вопросы

Какая мощность у теплообменников?

У нас вы можете купить приборы на любую мощность от 1 кВт. до 2 МВт.

Какова отапливаемая площадь?

Отапливаемая площадь имеет прямую зависимость от мощности теплообменника. Она может варьироваться от 10м2 до 20 000 м2. Мы имеем в продаже теплообменники для любого значения отапливаемой площади в этом диапазоне.

Какой диаметр у патрубков?

У нас вы можете купить теплообменные аппараты с диаметрами патрубков от Ду15(1/2) до Ду200.

Какова площадь теплообмена?

Каждый из теплообменников имеет свою площадь теплообмена. Чем больше размеры прибора, тем больше в нём пакетов пластин, тем, соответственно, больше площадь теплообмена. Измеряют площадь теплообмена в м2. У нас вы можете купить теплообменники с площадью теплообмена от 0,14 м2 до 30 м2.

Какое максимальное рабочее давление и максимальная температура?

У нас вы можете купить устройства с максимальным рабочим давлением 30 бар, а некоторые модели – до 45 бар. Max температуры – 225С, min (-196С)

Что используется для спайки пластин?

При спайке пластин в пакеты берут тонкий лист меди.

Возможно ли применение теплообменника в структуре с фреонами?

Да, возможно. Его главная задача – это функционирование в виде испарителя и конденсатора фреона.

Можно ли применять в теплообменнике антифризы, незамерзайки, гликоли, тосолы..?

Да. Паяные теплообменники прекрасно подходят для таких носителей.

Видеоотзывы

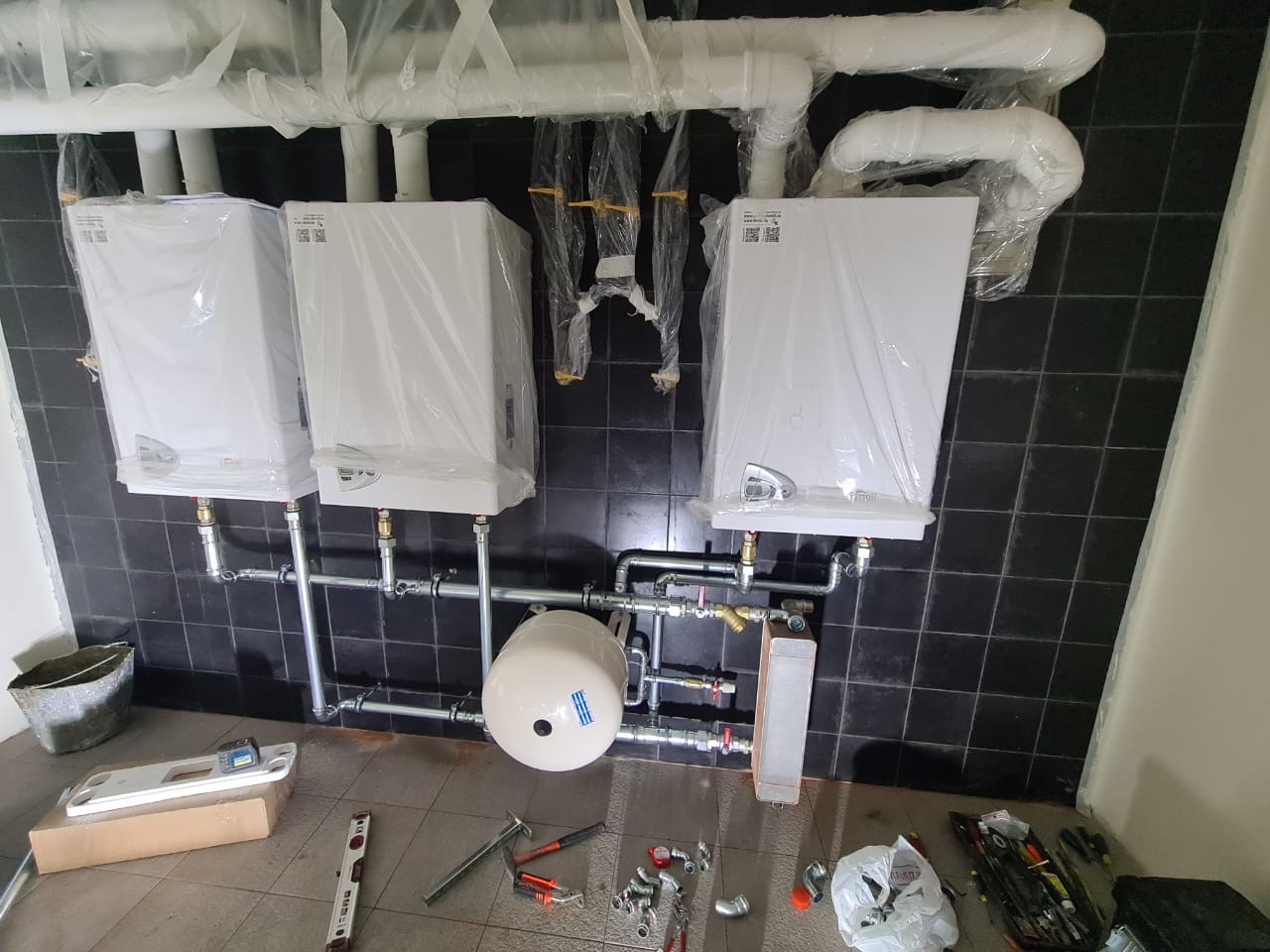

Паяные теплообменники для теплового пункта (системы отопления и ГВС). Видео отзыв!

Паяный Теплообменник TT50-70

Теплообменник ТТ14-30-4,5 в составе теплового насоса. Рабочие среды: фреон 410 - пропиленгликоль

Паяный теплообменник ТТ27-40 для системы Вентиляции. Мощность - 65 кВт. Отзыв заказчика!

Паяный Теплообменник TT27-40

Паяный теплообменник ТТ50-20, мощность 60 кВт для системы снеготаяния на автомойке.

Паяный Теплообменник TT50-20

Паяный теплообменник ТТ50-60 для майнинга. 55 кВт. Отзыв заказчика!

Паяный теплообменник ТТ27-30 для системы ГВС. Отзыв Заказчика!

Паяный Теплообменник TT27-30

Паяный теплообменник ТТ27-10 для системы отопления. Мощность 5 кВт. Отзыв заказчика!

Паяный Теплообменник TT27-10

Теплообменник ТТ20-20 для теплых полов. Площадь теплого пола - 70 м2. Отзыв Заказчика!

Паяный Теплообменник TT20-20

Паяный Теплообменник ТТ50-40 для охлаждения иммерсионной жидкости. Асиков L3+

Паяный Теплообменник TT50-40

Паяный теплообменник для системы теплых полов. Модель ТТ27-30. Отзыв Заказчика!

Паяный Теплообменник TT27-30

Онлайн-расчет паяного теплообменника

Наш специалист передаст вам готовый расчет в течение 10 минут

Греющая сторона

Температура входа среды, Т1, °С

Температура выхода среды, Т4, °С

Тип греющей среды

Расход среды

Потери давления (кПа, м.в.с., бар)

Мощность теплообменника

Нагреваемая сторона

Температура входа среды, Т3, °С

Температура выхода среды, Т2, °С

Тип греющей среды

Расход среды

Потери давления (кПа, м.в.с., бар)
